Наcтенные конвекторы SPL BASIC WM

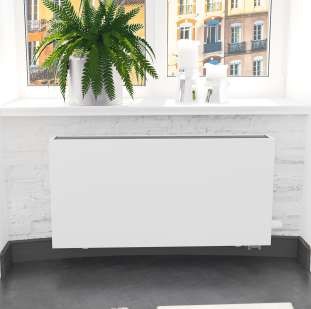

Настенные конвекторы с естественной конвекцией SPL Basic WM - эталонное решение для зданий с высокими подоконниками.
Они предназначены для обогрева помещений с эркерами, а так же зданий, где установка приборов с принудительной конвекцией невозможна или нежелательна.
Благодаря высоким значениям тепловой мощности, конвекторы SPL Basic WM можно использовать в помещениях со значительными теплопотерями.
Настенные отопительные приборы SPL Basic WM имеют четыре типа подключения: снизу справа / снизу слева / сбоку справа / сбоку слева.
Конвекторы SPL Basic WM окрашены краской RAL 9016.
Условия эксплуатации

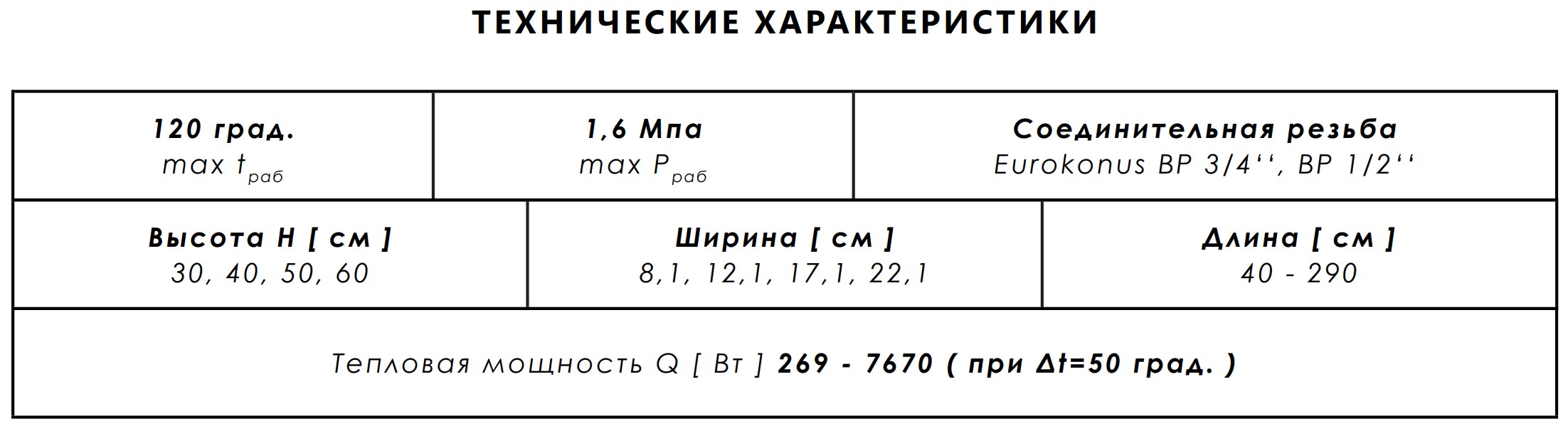

Конвекторы допускается использовать в системах водяного отопления с температурой теплоносителя до 120 °С и рабочим избыточным давлением до 1,6 МПа [ 16 кгс/см2 ].
Благодаря высоким значениям тепловой мощности, конвекторы SPL Basic WM можно использовать в помещениях со значительными теплопотерями.
Настенные отопительные приборы SPL Basic WM имеют четыре типа подключения: снизу справа / снизу слева / сбоку справа / сбоку слева.
Конвекторы SPL Basic WM окрашены краской RAL 9016.
Условия эксплуатации
Конвекторы допускается использовать в системах водяного отопления с температурой теплоносителя до 120 °С и рабочим избыточным давлением до 1,6 МПа [ 16 кгс/см2 ].
Тепло поступает в комнату от теплообменника, который состоит из цельногнутой медной трубы D15 и механически прикрепленных к ней алюминиевых ламелей. При движении горячего теплоносителя по регистру, трубка нагревается, передавая тепло ламелям, а они, в свою очередь, обогревают окружающий воздух, заставляя его подниматься вверх. В результате возникает эффект дымохода, т.е. конвективное движение воздуха в отопительном приборе.
Съемный кожух конвектора выполнен из оцинкованной стали RAL 9016 толщиной 1 мм.
Декоративная решетка легко снимается, что существенно упрощает процесс ухода за отопительным прибором во время эксплуатации.
Конструкция теплообменника представляет собой совокупность цельногнутой медной трубки D15 и пакета алюминиевых ламелей.
Теплообменный элемент имеет быстроразъемное соединение Eurokonus ВР 3⁄4’’ для конвекторов с боковым подключением, и ВР 1/2’’ для конвекторов с нижним подключением.
Кроме того, теплообменник укомплектован воздухоотводчиком, позволяющим избежать скопление воздуха в системе отопления, а также удалить его в случае возникновения необходимости.
Консоли для крепления конвектора выполнены из оцинкованной стали RAL 9016 толщи- ной 1,5 мм.
Необходимое для монтажа количество дюбелей и болтов входит в комплект поставки.
Декоративная решетка легко снимается, что существенно упрощает процесс ухода за отопительным прибором во время эксплуатации.
Конструкция теплообменника представляет собой совокупность цельногнутой медной трубки D15 и пакета алюминиевых ламелей.
Теплообменный элемент имеет быстроразъемное соединение Eurokonus ВР 3⁄4’’ для конвекторов с боковым подключением, и ВР 1/2’’ для конвекторов с нижним подключением.
Кроме того, теплообменник укомплектован воздухоотводчиком, позволяющим избежать скопление воздуха в системе отопления, а также удалить его в случае возникновения необходимости.
Консоли для крепления конвектора выполнены из оцинкованной стали RAL 9016 толщи- ной 1,5 мм.
Необходимое для монтажа количество дюбелей и болтов входит в комплект поставки.
Монтаж настенных конвекторов SPL BWM
Длину отопительного прибора следует определять теплотехническим расчетом и принимать не менее 50% ширины светового проема.
Полная инструкция с указаниями по монтажу представлена в паспорте изделия.
Полная инструкция с указаниями по монтажу представлена в паспорте изделия.
Общие рекомендации
Настенные отопительные приборы рекомендуется устанавливать на расстоянии 10 см над уровнем чистового пола.

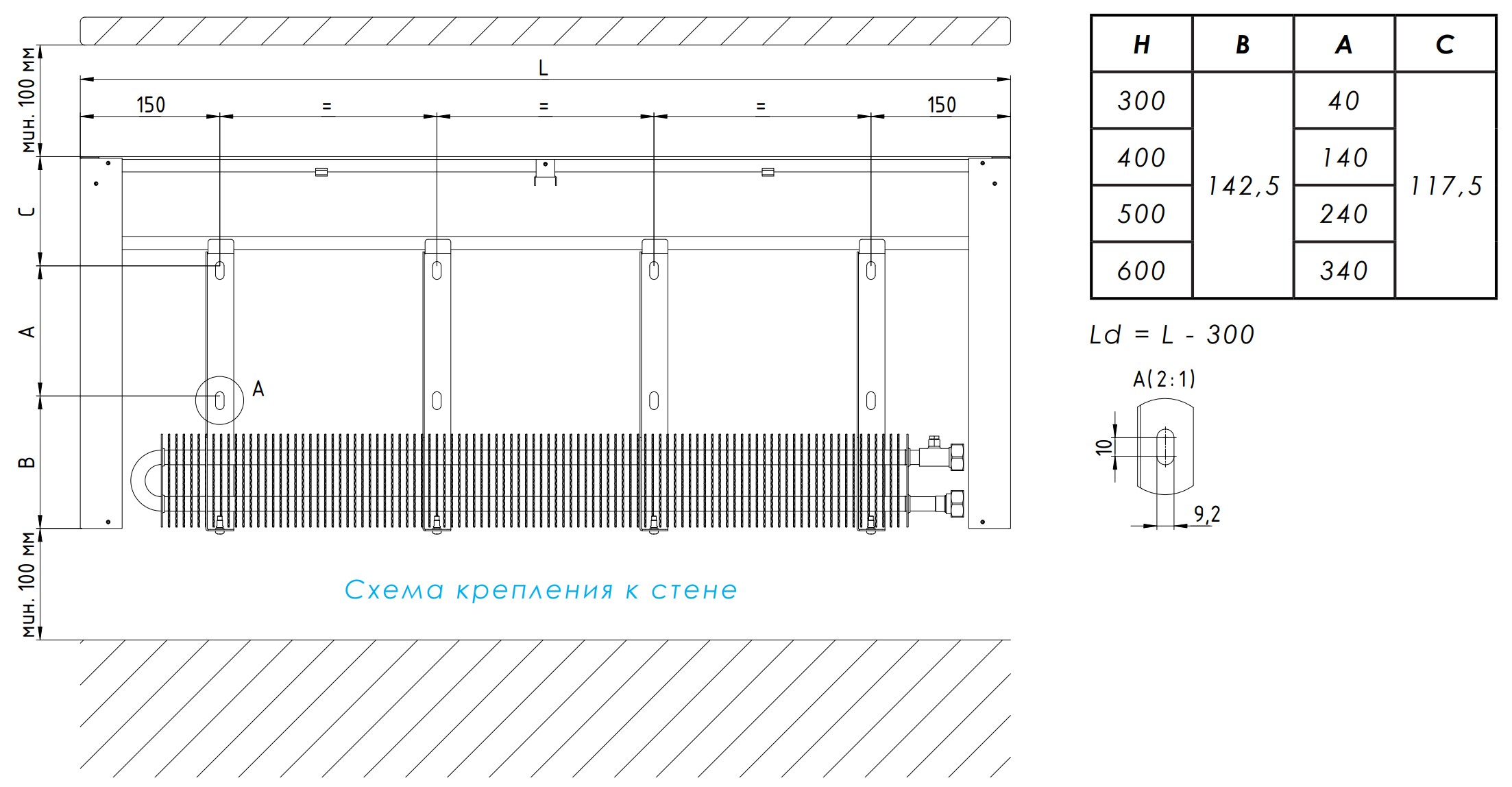

Пример расчета расстояния между консолями и их габаритные размеры представлены на чертеже ниже.
Пример расчета расстояния между консолями и их габаритные размеры представлены на чертеже ниже.
Материал кронштейнов
Оцинкованная сталь толщиной 1,5 мм.
Окрашены порошковой окраской в цвет корпуса.
Ширина 07
400-900 2 кронштейна 1000-1900 3 кроншт. 2000-2900 4 кроншт.
Ширина 12, 17, 22
400-1300 2 кроншт. 1400-2300 3 кроншт. 2400-2900 4 кроншт.
Окрашены порошковой окраской в цвет корпуса.
Ширина 07
400-900 2 кронштейна 1000-1900 3 кроншт. 2000-2900 4 кроншт.
Ширина 12, 17, 22
400-1300 2 кроншт. 1400-2300 3 кроншт. 2400-2900 4 кроншт.
