Код 2000 и Код 5000: Избыток давления ЗНАЧЕНИЕПа. Невязка составляет ЗНАЧЕНИЕ%. В циркуляционном кольце не обнаружено устройство для редуцирования избыточного давления,
либо применяемое устройство имеет недостаточное сопротивление. Это может привести к увеличению расхода через это кольцо.

Такие ошибки могут появится в системах с постоянным расходом, таких как однотрубная система отопления, система циркуляции ГВС или в системах тепло-холодоснабжения.

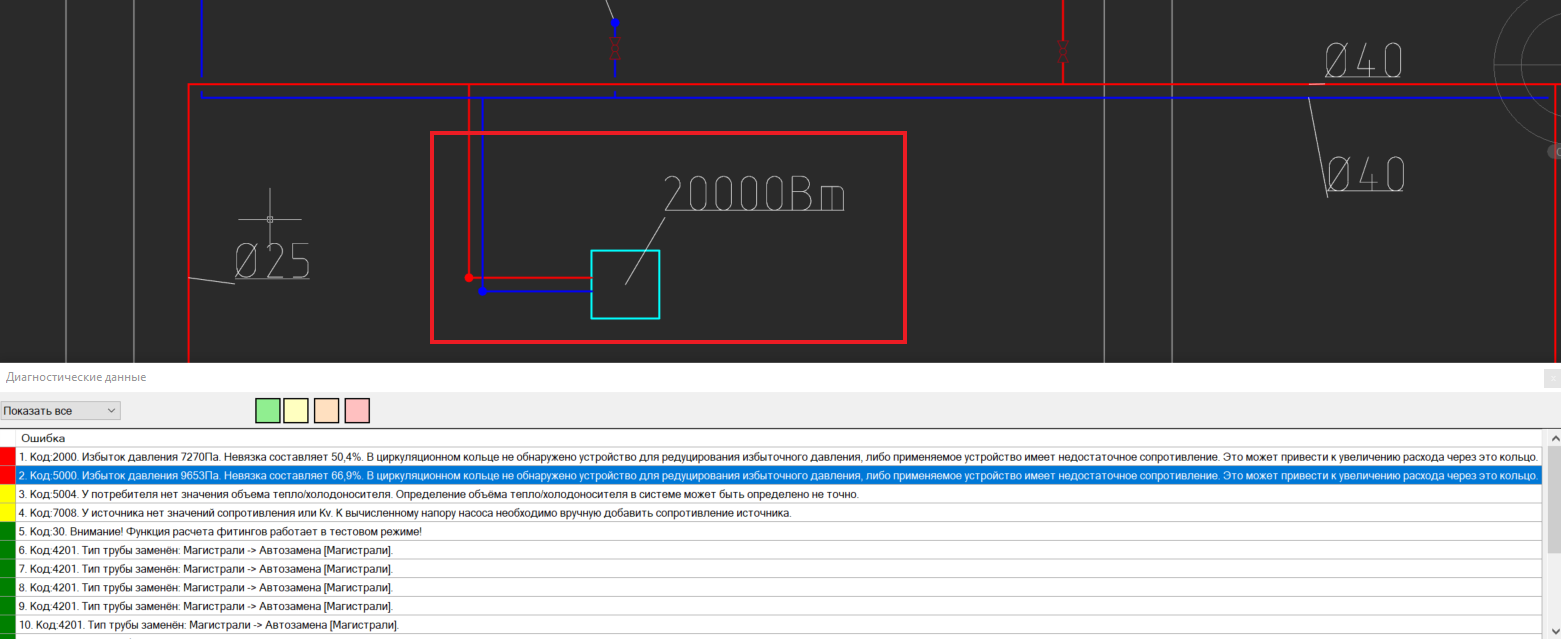

При выделении строки с ошибкой в диагностических данных AutoCAD или nanoCAD будет подсвечивать элемент и фокусировать область видимости чертежа на объекте, к которому относится эта ошибка.

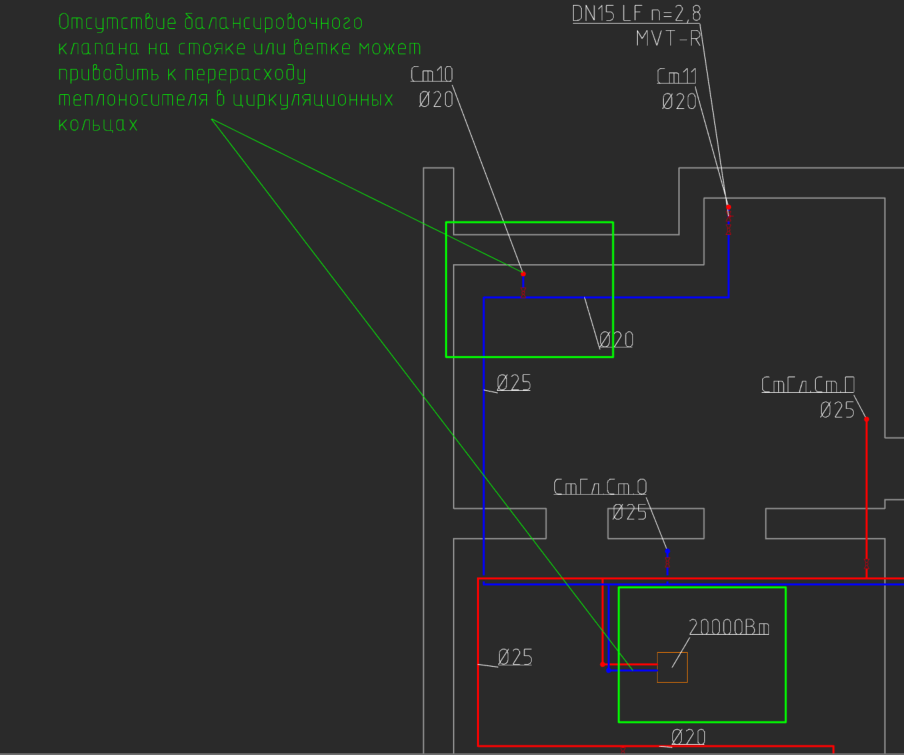

Если выделен прибор отопления, необходимо проверить, установлена ли балансировочная арматура на стояке или ветке, к которой относится данное циркуляционное кольцо. В нашем примере на стояке Ст10
нет никакой балансировочной арматуры и на ветке с универсальным потребителем нет балансировочной арматуры:

Установите балансировочную арматуру на стояк или ветку.

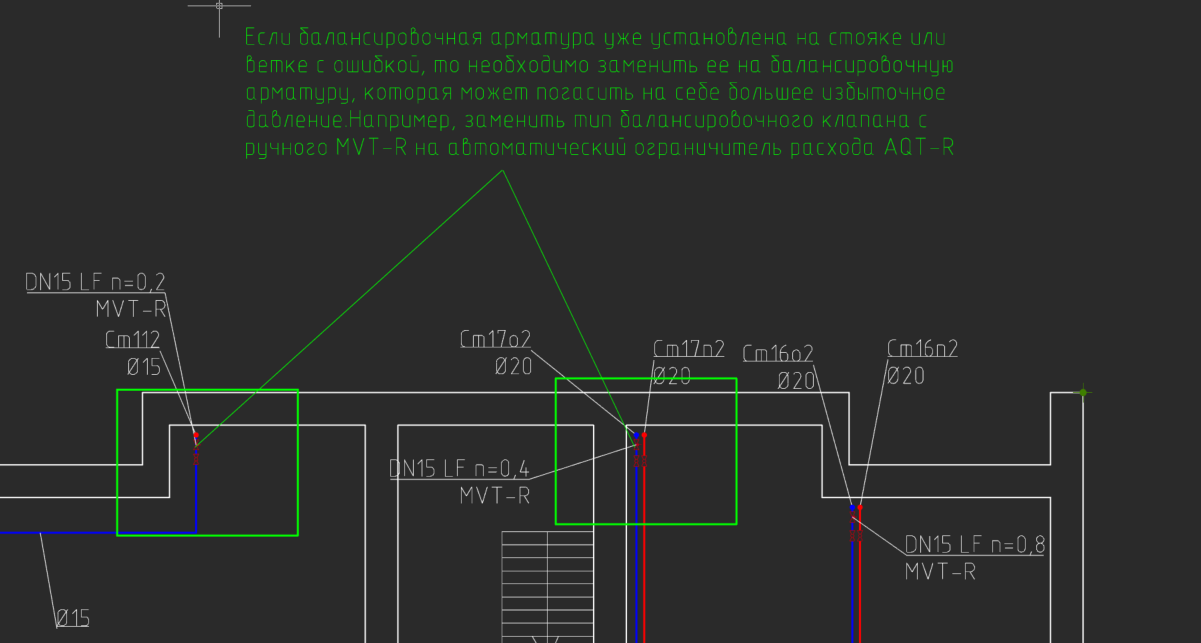

Если балансировочная арматура уже установлена на стояке или ветке с ошибкой, то необходимо заменить ее на балансировочную арматуру, которая может погасить на себе большее избыточное давление. Например, заменить тип балансировочного клапана с ручного MVT-R на автоматический ограничитель расхода AQT-R:

В системах отопления с постоянным расходом и в системах тепло-холодоснабжения рекомендуется ставить в качестве балансировочных клапанов автоматические ограничители расхода AQT-R, AQF-R.
В системах циркуляции ГВС рекомендуется в качестве балансировки стояков применять термостатический балансировочный клапан AHT-R.

Ошибка код 2000 и код 5000 может быть вызвана очень низкой нагрузкой на прибор отопления или потребитель. Варианты исправления ошибки в этом случае могут быть следующие:
1. Пересмотреть необходимость применения прибора отопления или потребителя в данном случае, а нагрузку перераспределить на соседние приборы, потребители и помещения;
3. Изменить температурный график системы, увеличив расход на приборы и потребители.
3. Увеличить расход теплоносителя через приборы отопления на стояке или ветке командой в заметках [G=***%], ,где *** - изменяемый целочисленный параметр более 100, который указывает на какой % требуется увеличить расход через прибор.

Если у вас не получилось устранить ошибку, пришлите запрос на почту технической поддержки dcad@ridan.ru и мы поможем вам.
