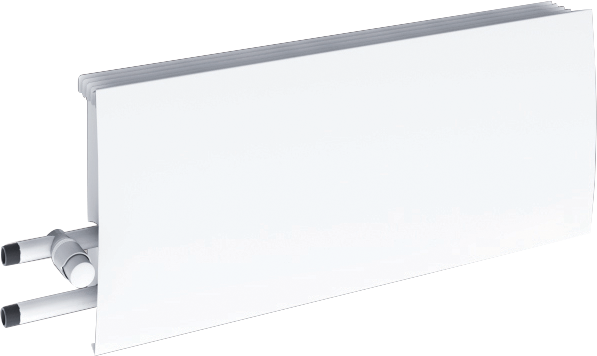

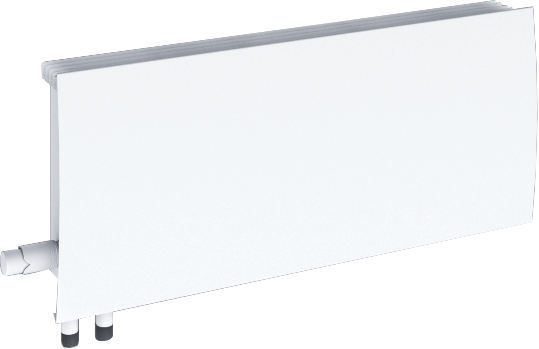

Настенный однорядный конвектор малой глубины
TEPLA Summit Line конвектор стальной настенный с кожухом.
Конвектор изготовлен в соответствии с ГОСТ 31311-2005, ТУ 25.21.11-001-06724526-2022 и имеют лицевую панель, решетку, кронштейны глубиной в сборе 108мм.
Конвектор изготовлен в соответствии с ГОСТ 31311-2005, ТУ 25.21.11-001-06724526-2022 и имеют лицевую панель, решетку, кронштейны глубиной в сборе 108мм.
Конвекторы предназначены для систем водяного отопления жилых, общественных и производственных зданий (как для однотрубных, так и для двухтрубных систем отопления) с температурой теплоносителя до 150ºС, при комплектации термостатическими клапанами до 110ºС и максимальным рабочим (избыточным) давлением теплоносителя 1,0 МПа (10 кгс/см²).
Комплектность поставки:
- Нагревательный элемент - 1 шт.
- Лицевая панель - 1 шт.
- Решетка - 1 шт Кронштейн - 2 шт.
- Паспорт - 1 шт. (допускается один паспорт на партию).
- Упаковка
Пример обозначения конвектора:
Конвектор TEPLA Summit Line - 0,404 (К; НР 3/4; Прав.)
0,404 – номинальный тепловой поток в кВт
К – концевое исполнение
НР 3/4 – концы присоединительных патрубков с наружной резьбой G3/4"
Прав – правое расположение присоединительных патрубков
- Нагревательный элемент - 1 шт.
- Лицевая панель - 1 шт.
- Решетка - 1 шт Кронштейн - 2 шт.
- Паспорт - 1 шт. (допускается один паспорт на партию).
- Упаковка
Пример обозначения конвектора:
Конвектор TEPLA Summit Line - 0,404 (К; НР 3/4; Прав.)
0,404 – номинальный тепловой поток в кВт
К – концевое исполнение
НР 3/4 – концы присоединительных патрубков с наружной резьбой G3/4"
Прав – правое расположение присоединительных патрубков
| Номин. тепловой поток | Длина оребрения (L1) | Длина лицевой панели (L2) | Длина общая (К; НР 3/4) (L3) | Длина теплопакета (К; НР 3/4) | Длина теплопакета (П; НР 3/4) | Масса, справ. |
| кВт | мм | мм | мм | мм | мм | кг |
| 0,404 | 472 | 707 | 707 | 681 | 710 | 8,7 |
| 0,484 | 567 | 802 | 802 | 776 | 805 | 9,4 |
| 0,662 | 573 | 808 | 808 | 782 | 811 | 10,4 |
| 0,795 | 673 | 908 | 908 | 882 | 911 | 11,5 |
| 0,927 | 767 | 1002 | 1002 | 976 | 1005 | 13,9 |
| 1,059 | 862 | 1097 | 1097 | 1071 | 1100 | 14,7 |
| 1,192 | 956 | 1191 | 1191 | 1165 | 1194 | 15,9 |
| 1,324 | 1057 | 1292 | 1292 | 1266 | 1295 | 17,2 |
| 1,456 | 1151 | 1386 | 1386 | 1360 | 1389 | 16,6 |
| 1,589 | 1245 | 1480 | 1480 | 1454 | 1483 | 17,9 |
| 1,721 | 1346 | 1581 | 1581 | 1555 | 1584 | 18,7 |
| 1,853 | 1440 | 1675 | 1675 | 1649 | 1678 | 19,8 |
| 1,986 | 1523 | 1758 | 1758 | 1732 | 1761 | 20,8 |
| 2,003 | 1583 | 1818 | 1818 | 1792 | 1821 | 21,6 |
| 2,135 | 1677 | 1912 | 1912 | 1886 | 1915 | 22,9 |
| 2,267 | 1772 | 2007 | 2007 | 1981 | 2010 | 24,2 |
| 2,400 | 1866 | 2101 | 2101 | 2075 | 2104 | 25,5 |
| 2,532 | 1960 | 2195 | 2195 | 2169 | 2198 | 26,8 |
| 2,664 | 2061 | 2296 | 2296 | 2270 | 2299 | 28,1 |
Номинальный тепловой поток конвекторов определен при нормальных (нормативных) условиях:
- температурном напоре (разности среднеарифметической температуры теплоносителя в конвекторе и температуры воздуха в изотермической камере) Θ = 70 С0.
- расходе теплоносителя через прибор Мпр.=0,1 кг/с (360 кг/ч)
- барометрическом давлении В=1013,3 гПа. (760 мм рт.ст.)
- движении теплоносителя в приборе по схеме «сверху-вниз»
- при расчете фактического теплового потока конвектора, при условиях отличных от нормативных следует пользоваться формулой
𝑄 = 𝑄0(∆Т⁄70)𝑛+1, где
𝑄0 – номинальный тепловой поток (выбирается из таблицы),
n=0,24 - эмпирически определенный показатель степени.
При использовании в качестве теплоносителя незамерзающих жидкостей рекомендуется применять для установки следующий от расчетного для воды типоразмер конвектора.
