Настенный однорядный конвектор малой глубины

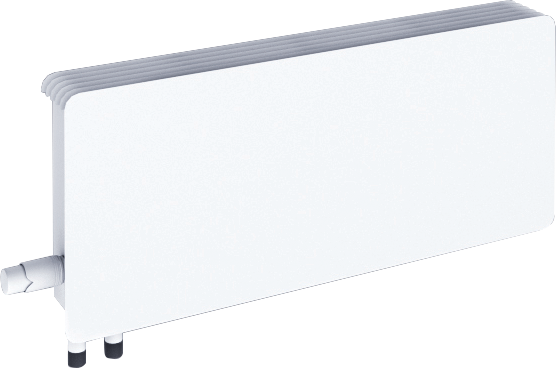

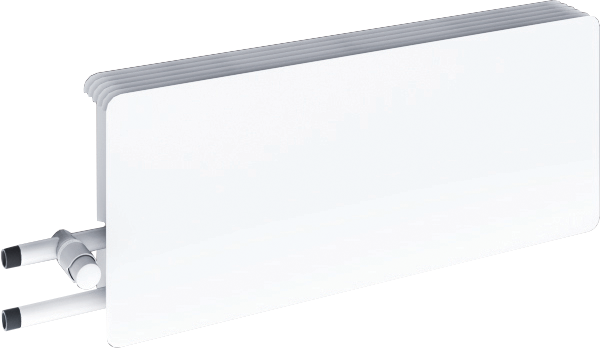

TEPLA Summit Sphere конвектор стальной настенный с кожухом.
Конвектор изготовлен в соответствии с ГОСТ 31311-2005, ТУ 25.21.11-001-06724526-2022 и имеют кожух средней глубины 100 мм.
Конвектор изготовлен в соответствии с ГОСТ 31311-2005, ТУ 25.21.11-001-06724526-2022 и имеют кожух средней глубины 100 мм.
Конвекторы предназначены для систем водяного отопления жилых, общественных и производственных зданий (как для однотрубных, так и для двухтрубных систем отопления) с температурой теплоносителя до 150ºС, при комплектации термостатическими клапанами до 110ºС и максимальным рабочим (избыточным) давлением теплоносителя 1,0 МПа (10 кгс/см²).
Комплектность поставки:
- Нагревательный элемент - 1 шт.
- Лицевая панель - 1 шт.
- Решетка - 1 шт.
- Кронштейн - 2 шт.
- Паспорт - 1 шт. (допускается один паспорт на партию).
- Упаковка
Конвектор TEPLA Summit Sphere - 0,400 (К; НР 3/4; Прав.)
0,400 – номинальный тепловой поток в кВт
К – концевое исполнение
НР 3/4 – концы присоединительных патрубков с наружной резьбой G3/4"
Прав – правое расположение присоединительных патрубков
- Нагревательный элемент - 1 шт.
- Лицевая панель - 1 шт.
- Решетка - 1 шт.
- Кронштейн - 2 шт.
- Паспорт - 1 шт. (допускается один паспорт на партию).
- Упаковка
Конвектор TEPLA Summit Sphere - 0,400 (К; НР 3/4; Прав.)
0,400 – номинальный тепловой поток в кВт
К – концевое исполнение
НР 3/4 – концы присоединительных патрубков с наружной резьбой G3/4"
Прав – правое расположение присоединительных патрубков
| Номин. тепловой поток | Длина оребрения (L1) | Длина лицевой панели (L2) | Длина общая (К; НР 3/4) (L3) | Длина теплопакета (К; НР 3/4) | Длина теплопакета (П; НР 3/4) | Масса, справ. |
| кВт | мм | мм | мм | мм | мм | кг |
| 0,400 | 472 | 697 | 697 | 681 | 710 | 10 |
| 0,479 | 567 | 792 | 792 | 776 | 805 | 10,8 |
| 0,655 | 573 | 798 | 798 | 782 | 811 | 12 |
| 0,787 | 673 | 898 | 898 | 882 | 911 | 13,2 |
| 0,918 | 767 | 992 | 992 | 976 | 1005 | 16 |
| 1,049 | 862 | 1087 | 1087 | 1071 | 1100 | 16,9 |
| 1,180 | 956 | 1181 | 1181 | 1165 | 1194 | 18,3 |
| 1,311 | 1057 | 1282 | 1282 | 1266 | 1295 | 19,8 |
| 1,442 | 1151 | 1376 | 1376 | 1360 | 1389 | 19,1 |
| 1,573 | 1245 | 1470 | 1470 | 1454 | 1483 | 20,6 |
| 1,704 | 1346 | 1571 | 1571 | 1555 | 1584 | 21,5 |
| 1,835 | 1440 | 1665 | 1665 | 1649 | 1678 | 22,8 |
| 1,966 | 1523 | 1748 | 1748 | 1732 | 1761 | 23,9 |
| 1,995 | 1583 | 1808 | 1808 | 1792 | 1821 | 24,8 |
| 2,117 | 1677 | 1902 | 1902 | 1886 | 1915 | 26,3 |
| 2,240 | 1772 | 1997 | 1997 | 1981 | 2010 | 27,8 |
| 2,363 | 1866 | 2091 | 2091 | 2075 | 2104 | 29,3 |
| 2,493 | 1960 | 2185 | 2185 | 2169 | 2198 | 30,8 |
| 2,616 | 2061 | 2286 | 2286 | 2270 | 2299 | 32,3 |
Номинальный тепловой поток конвекторов определен при нормальных (нормативных) условиях:
- температурном напоре (разности среднеарифметической температуры теплоносителя в конвекторе и температуры воздуха в изотермической камере) Θ = 70 С0.
- расходе теплоносителя через прибор Мпр.=0,1 кг/с (360 кг/ч)
- барометрическом давлении В=1013,3 гПа. (760 мм рт.ст.)
- движении теплоносителя в приборе по схеме «сверху-вниз»
- при расчете фактического теплового потока конвектора, при условиях отличных от нормативных следует пользоваться формулой
𝑄 = 𝑄0(∆Т⁄70)𝑛+1, где
𝑄0 – номинальный тепловой поток (выбирается из таблицы),
n=0,24 - эмпирически определенный показатель степени.
При использовании в качестве теплоносителя незамерзающих жидкостей рекомендуется применять для установки следующий от расчетного для воды типоразмер конвектора.
- температурном напоре (разности среднеарифметической температуры теплоносителя в конвекторе и температуры воздуха в изотермической камере) Θ = 70 С0.
- расходе теплоносителя через прибор Мпр.=0,1 кг/с (360 кг/ч)
- барометрическом давлении В=1013,3 гПа. (760 мм рт.ст.)
- движении теплоносителя в приборе по схеме «сверху-вниз»
- при расчете фактического теплового потока конвектора, при условиях отличных от нормативных следует пользоваться формулой
𝑄 = 𝑄0(∆Т⁄70)𝑛+1, где
𝑄0 – номинальный тепловой поток (выбирается из таблицы),
n=0,24 - эмпирически определенный показатель степени.
При использовании в качестве теплоносителя незамерзающих жидкостей рекомендуется применять для установки следующий от расчетного для воды типоразмер конвектора.
