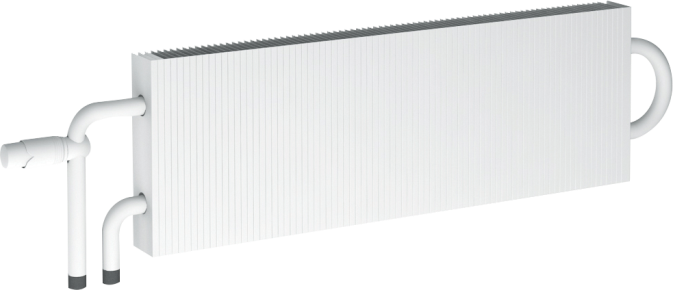

Настенный однорядный конвектор малой глубины
TEPLA Start конвектор стальной настенный
Конвектор изготовлен в соответствии с ГОСТ 31311-2005, ТУ 25.21.11-001-06724526-2022.
Конвектор изготовлен в соответствии с ГОСТ 31311-2005, ТУ 25.21.11-001-06724526-2022.
Конвекторы предназначены для систем водяного отопления жилых, общественных и производственных зданий (как для однотрубных, так и для двухтрубных систем отопления) с температурой теплоносителя до 150ºС, при комплектации термостатическими клапанами до 110ºС и максимальным рабочим (избыточным) давлением теплоносителя 1,0 МПа (10 кгс/см²).
Комплектность поставки:
- Нагревательный элемент - 1 шт.
- Кожух - 1 шт.
- Кронштейн - 2 шт.
- Паспорт - 1 шт. (допускается один паспорт на партию).
- Упаковка
Примеры обозначения конвектора:
Конвектор TEPLA Start 0,288 (К; НР 3/4)
0,288 – номинальный тепловой поток в кВт
К – концевое исполнение
НР 3/4 – концы присоединительных патрубков с резьбой G3/4-В
- Нагревательный элемент - 1 шт.
- Кожух - 1 шт.
- Кронштейн - 2 шт.
- Паспорт - 1 шт. (допускается один паспорт на партию).
- Упаковка
Примеры обозначения конвектора:
Конвектор TEPLA Start 0,288 (К; НР 3/4)
0,288 – номинальный тепловой поток в кВт
К – концевое исполнение
НР 3/4 – концы присоединительных патрубков с резьбой G3/4-В
| Номинальный тепловой поток | Длина оребрения (L1) | Длина общая (К; НР %) и (П; НР %) (L2) | Межосевое расстояние (L4)** | Масса, справ. |
| кВт | мм | мм | мм | кг |
| 0,288 | 250 | 450 | 170 | 3,3 |
| 0,342 | 300 | 500 | 220 | 3,9 |
| 0,396 | 350 | 550 | 270 | 4,4 |
| 0,457 | 400 | 600 | 320 | 4,9 |
| 0,511 | 450 | 650 | 370 | 5,4 |
| 0,572 | 500 | 700 | 420 | 5,9 |
| 0,626 | 550 | 750 | 470 | 6,4 |
| 0,687 | 600 | 800 | 520 | 6,9 |
| 0,739 | 650 | 850 | 570 | 7,4 |
| 0,792 | 700 | 900 | 620 | 7,9 |
| 0,845 | 750 | 950 | 670 | 8,4 |
| 0,898 | 800 | 1000 | 720 | 8,9 |
| 0,951 | 850 | 1050 | 770 | 9,5 |
| 1,004 | 900 | 1100 | 820 | 10 |
| 1,056 | 950 | 1150 | 870 | 10,5 |
| 1,107 | 1000 | 1200 | 920 | 11 |
| 1,158 | 1050 | 1250 | 970 | 11,5 |
| 1,209 | 1100 | 1300 | 1020 | 12 |
| 1,259 | 1150 | 1350 | 1070 | 12,5 |
| 1,310 | 1200 | 1400 | 1120 | 13 |
| 1,360 | 1250 | 1450 | 1170 | 13,5 |
| 1,411 | 1300 | 1500 | 1220 | 14 |
Номинальный тепловой поток конвекторов определен при нормальных (нормативных) условиях:
- температурном напоре (разности среднеарифметической температуры теплоносителя в конвекторе и температуры воздуха в изотермической камере) Θ = 70 С0.
- расходе теплоносителя через прибор Мпр.=0,1 кг/с (360 кг/ч)
- барометрическом давлении В=1013,3 гПа. (760 мм рт.ст.)
- движении теплоносителя в приборе по схеме «сверху-вниз»
- при расчете фактического теплового потока конвектора, при условиях отличных от нормативных следует пользоваться формулой
𝑄 = 𝑄0(∆Т⁄70)𝑛+1, где
𝑄0 – номинальный тепловой поток (выбирается из таблицы),
n=0,25 - эмпирически определенный показатель степени.
При использовании в качестве теплоносителя незамерзающих жидкостей рекомендуется применять для установки следующий от расчетного для воды типоразмер конвектора.
- температурном напоре (разности среднеарифметической температуры теплоносителя в конвекторе и температуры воздуха в изотермической камере) Θ = 70 С0.
- расходе теплоносителя через прибор Мпр.=0,1 кг/с (360 кг/ч)
- барометрическом давлении В=1013,3 гПа. (760 мм рт.ст.)
- движении теплоносителя в приборе по схеме «сверху-вниз»
- при расчете фактического теплового потока конвектора, при условиях отличных от нормативных следует пользоваться формулой
𝑄 = 𝑄0(∆Т⁄70)𝑛+1, где
𝑄0 – номинальный тепловой поток (выбирается из таблицы),
n=0,25 - эмпирически определенный показатель степени.
При использовании в качестве теплоносителя незамерзающих жидкостей рекомендуется применять для установки следующий от расчетного для воды типоразмер конвектора.
