Настенный однорядный конвектор малой глубины и высоты

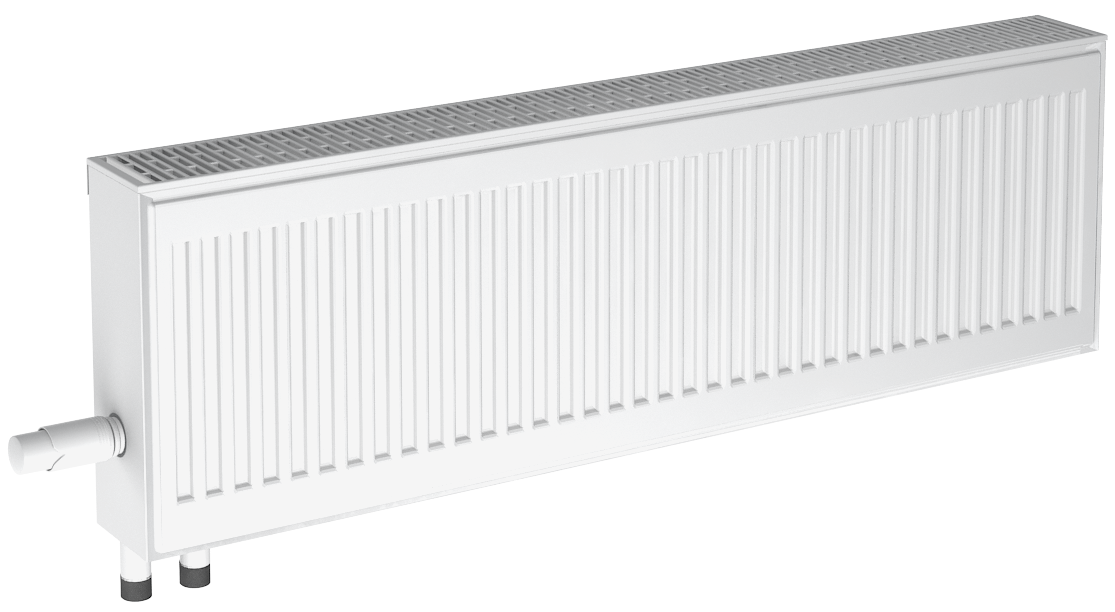

Конвектор TEPLA Premier Mini – это модель конвектора с высотой кожуха 301 мм малой глубины с боковым присоединением трубопроводов.
Конвекторы выпускаются в концевом или проходном исполнении, с патрубками для подвода теплоносителя, расположенными с правой или левой стороны прибора, концы присоединительных патрубков гладкие (под сварку) или с раструбами с резьбой наружной G 3/4" (НР ¾) или с резьбой внутренней G 1/2" (ВР ½).
Конвекторы выпускаются в концевом или проходном исполнении, с патрубками для подвода теплоносителя, расположенными с правой или левой стороны прибора, концы присоединительных патрубков гладкие (под сварку) или с раструбами с резьбой наружной G 3/4" (НР ¾) или с резьбой внутренней G 1/2" (ВР ½).
Конвекторы предназначены для систем водяного отопления жилых, общественных и производственных зданий (как для однотрубных, так и для двухтрубных систем отопления) при использовании теплоносителя – воды с температурой до 150°С, при комплектации термостатическими клапанами до 110°С и максимальным рабочим (избыточным) давлением теплоносителя 1,0 МПа (10 кгс/см²) согласно норм проектирования СП 60.13330.2020 (СНиП 41-01-
2003) «Отопление, вентиляция и кондиционирование». В качестве
теплоносителя также могут использоваться незамерзающие жидкости, pH которых больше 8,5 (щелочная группа).
2003) «Отопление, вентиляция и кондиционирование». В качестве
теплоносителя также могут использоваться незамерзающие жидкости, pH которых больше 8,5 (щелочная группа).
Отличительными особенностями конвекторов являются:
- стальная несущая гидравлическая труба, что обеспечивает высокую коррозионную стойкость, прочность и устойчивость к перепадам давления;
- развитая система оребрения конвектора, расположенная с оптимальным шагом на трубе, что обеспечивает высокую теплоотдачу, равномерное распределение теплового потока, что создаёт чувство комфорта;
- оптимальная вместимость по теплоносителю обеспечивает малую инерционность теплообмена.
В состав поставки продукции должны входить:
- конвектор в сборе;
- упаковка;
- паспорт (допускается 1 экземпляр на всю партию изделий);
- кронштейны крепления - 2шт. Для конвекторов с длиной оребрения(L1) свыше 1530 мм - 4шт.
Условное обозначение включает:
- название «Конвектор»;
- тип прибора – «TEPLA Premier Mini»;
- номинальный тепловой поток, кВт;
Пример записи условного обозначения изделий при заказе и в прочей документации:
Конвектор TEPLA Premier Mini – 1,033 (К; НР 3/4; Прав)
1,033 – номинальный тепловой поток кВт;
К – концевое исполнение;
НР 3/4 – концы присоединительных патрубков с наружной резьбой G3/4”;
Прав – правое расположение присоединительных патрубков.
- стальная несущая гидравлическая труба, что обеспечивает высокую коррозионную стойкость, прочность и устойчивость к перепадам давления;
- развитая система оребрения конвектора, расположенная с оптимальным шагом на трубе, что обеспечивает высокую теплоотдачу, равномерное распределение теплового потока, что создаёт чувство комфорта;
- оптимальная вместимость по теплоносителю обеспечивает малую инерционность теплообмена.
В состав поставки продукции должны входить:
- конвектор в сборе;
- упаковка;
- паспорт (допускается 1 экземпляр на всю партию изделий);
- кронштейны крепления - 2шт. Для конвекторов с длиной оребрения(L1) свыше 1530 мм - 4шт.
Условное обозначение включает:
- название «Конвектор»;
- тип прибора – «TEPLA Premier Mini»;
- номинальный тепловой поток, кВт;
Пример записи условного обозначения изделий при заказе и в прочей документации:
Конвектор TEPLA Premier Mini – 1,033 (К; НР 3/4; Прав)
1,033 – номинальный тепловой поток кВт;
К – концевое исполнение;
НР 3/4 – концы присоединительных патрубков с наружной резьбой G3/4”;
Прав – правое расположение присоединительных патрубков.

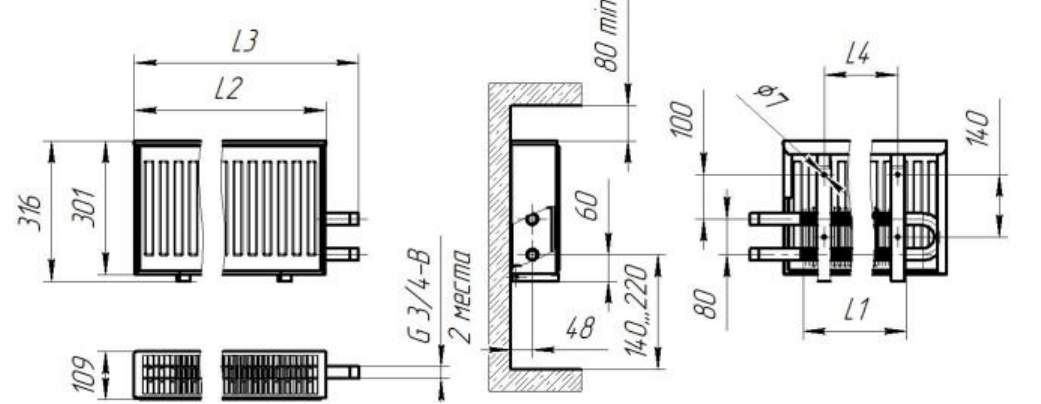

| Номин. тепловой поток | Длина оребрения (L1) | Длина кожуха (L2) | Длина общая (К; НР 3/4) (L3) | Длина теплопакета (К; НР 3/4) | Длина теплопакета (П; НР 3/4) | Межосевое расстояние (L4) | Масса нетто ±16% |
| Вт | м | м | м | м | м | м | кг |
| 404 | 0,472 | 0,600 | 0,631 | 0,631 | 0,610 | 0,492 | 4,7 |
| 484 | 0,567 | 0,700 | 0,726 | 0,726 | 0,705 | 0,588 | 5,4 |
| 596 | 0,472 | 0,600 | 0,631 | 0,631 | 0,610 | 0,492 | 5,8 |
| 711 | 0,573 | 0,700 | 0,732 | 0,732 | 0,711 | 0,592 | 6,7 |
| 805 | 0,673 | 0,800 | 0,832 | 0,832 | 0,811 | 0,692 | 7,6 |
| 920 | 0,767 | 0,900 | 0,926 | 0,926 | 0,905 | 0,790 | 8,5 |
| 1033 | 0,862 | 1,000 | 1,021 | 1,021 | 1,000 | 0,880 | 9,3 |
| 1147 | 0,956 | 1,100 | 1,115 | 1,115 | 1,094 | 0,975 | 10,2 |
| 1261 | 1,057 | 1,200 | 1,216 | 1,216 | 1,195 | 1,075 | 11,1 |
| 1375 | 1,151 | 1,300 | 1,310 | 1,310 | 1,289 | 1,170 | 12,0 |
| 1488 | 1,245 | 1,400 | 1,404 | 1,404 | 1,383 | 1,265 | 12,9 |
| 1603 | 1,346 | 1,500 | 1,505 | 1,505 | 1,484 | 1,365 | 13,8 |
| 1716 | 1,440 | 1,600 | 1,600 | 1,599 | 1,578 | 1,460 | 14,6 |
| 1830 | 1,523 | 1,700 | 1,700 | 1,682 | 1,661 | 1,545 | 15,4 |
| 1944 | 1,583 | 1,700 | 1,742 | 1,742 | 1,721 | 0,534x3 | 16,1 |
| 2078 | 1,677 | 1,800 | 1,836 | 1,836 | 1,815 | 0,565x3 | 17,0 |
| 2172 | 1,772 | 1,900 | 1,931 | 1,931 | 1,910 | 0,598x3 | 17,8 |
| 2286 | 1,866 | 2,000 | 2,025 | 2,025 | 2,004 | 0,628x3 | 18,7 |
| 2401 | 1,960 | 2,100 | 2,119 | 2,119 | 2,098 | 0,660x3 | 19,6 |
| 2514 | 2,061 | 2,200 | 2,220 | 2,220 | 2,199 | 0,694x3 | 20,5 |
