Настенный однорядный конвектор малой глубины и высоты

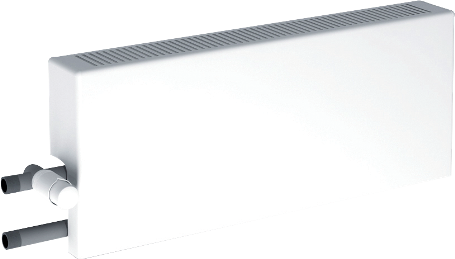

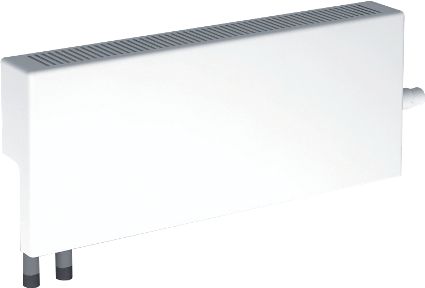

TEPLA Classic Mini конвектор стальной настенный с низким кожухом
Конвекторы изготовлены в соответствии с ГОСТ 31311-2005, ТУ 25.21.11-001-06724526- 2022 и имеют кожух малой глубины 96 мм.
Конвекторы изготовлены в соответствии с ГОСТ 31311-2005, ТУ 25.21.11-001-06724526- 2022 и имеют кожух малой глубины 96 мм.
Конвекторы предназначены для систем водяного отопления жилых, общественных и производственных зданий (как для однотрубных, так и для двухтрубных систем отопления) с температурой теплоносителя до 150ºС, при комплектации термостатическими клапанами до 110ºС и максимальным рабочим (избыточным) давлением теплоносителя 1,0 МПа (10 кгс/см²).
Комплектность поставки:
- Нагревательный элемент - 1 шт.
- Кожух - 1 шт.
- Кронштейн - 2 шт.
- Паспорт - 1 шт. (допускается один паспорт на партию).
- Упаковка
Пример обозначения конвектора:
Конвектор TEPLA Classic Mini 0,404 (К; НР 3/4)
0,404 – номинальный тепловой поток в кВт
К – концевое исполнение
НР 3/4 – концы присоединительных патрубков с наружной резьбой G3/4-В.
- Нагревательный элемент - 1 шт.
- Кожух - 1 шт.
- Кронштейн - 2 шт.
- Паспорт - 1 шт. (допускается один паспорт на партию).
- Упаковка
Пример обозначения конвектора:
Конвектор TEPLA Classic Mini 0,404 (К; НР 3/4)
0,404 – номинальный тепловой поток в кВт
К – концевое исполнение
НР 3/4 – концы присоединительных патрубков с наружной резьбой G3/4-В.

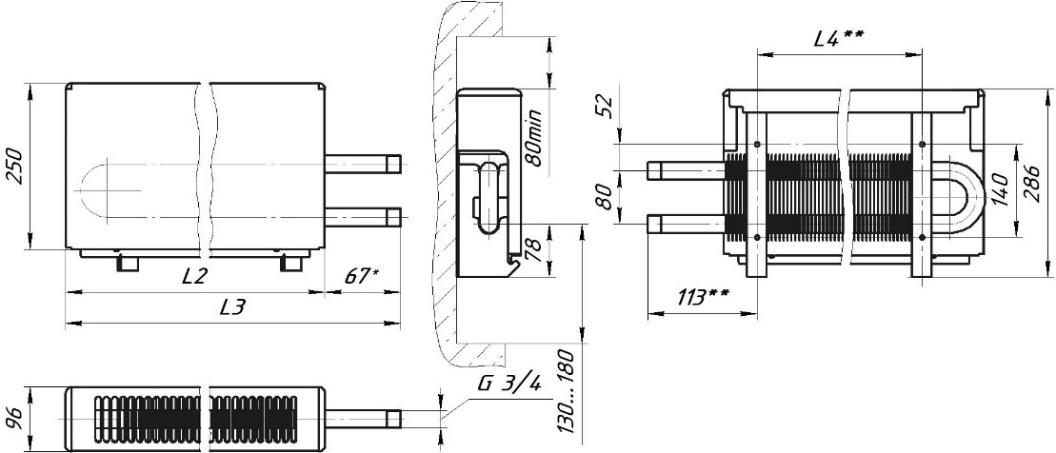

| Номин. тепловой поток | Длина оребрения | Длина кожуха (L2) | Длина общая (К; НР %) (L3) | Длина теплопакета (К; НР 3/4) | Длина теплопакета (П; НР 3/4) | Межосевое расстояние (L4)** | Масса, справ. |
| кВт | мм | мм | мм | мм | мм | мм | кг |
| 0,404 | 472 | 670 | 737 | 631 | 610 | 425 | 4 |
| 0,475 | 567 | 766 | 833 | 726 | 705 | 519 | 4,6 |
| 0,561 | 573 | 670 | 737 | 732 | 711 | 525 | 5,7 |
| 0,682 | 673 | 766 | 833 | 832 | 811 | 625 | 6,5 |
| 0,796 | 767 | 862 | 929 | 926 | 905 | 720 | 7,3 |
| 0,910 | 862 | 958 | 1025 | 1021 | 1000 | 814 | 8,1 |
| 1,024 | 956 | 1054 | 1121 | 1115 | 1094 | 909 | 8,9 |
| 1,138 | 1057 | 1150 | 1217 | 1216 | 1195 | 1009 | 9,7 |
| 1,252 | 1151 | 1246 | 1313 | 1310 | 1289 | 1103 | 10,5 |
| 1,367 | 1245 | 1342 | 1409 | 1404 | 1383 | 1198 | 11,3 |
| 1,481 | 1346 | 1438 | 1505 | 1505 | 1484 | 1298 | 12,1 |
| 1,595 | 1440 | 1534 | 1601 | 1599 | 1578 | 1392 | 12,9 |
| 1,709 | 1523 | 1630 | 1697 | 1682 | 1661 | 1475 | 13,6 |
| 1,765 | 1583 | 1726 | 1793 | 1742 | 1721 | 1535 | 14 |
| 1,880 | 1677 | 1822 | 1889 | 1836 | 1815 | 1630 | 14,8 |
| 1,994 | 1772 | 1918 | 1985 | 1931 | 1910 | 1724 | 15,6 |
| 2,108 | 1866 | 2014 | 2081 | 2025 | 2004 | 1818 | 16,4 |
Номинальный тепловой поток конвекторов определен при нормальных (нормативных) условиях:
- температурном напоре (разности среднеарифметической температуры теплоносителя в конвекторе и температуры воздуха в изотермической камере) Θ = 70 С0.
- расходе теплоносителя через прибор Мпр.=0,1 кг/с (360 кг/ч)
- барометрическом давлении В=1013,3 гПа. (760 мм рт.ст.)
- движении теплоносителя в приборе по схеме «сверху-вниз»
- при расчете фактического теплового потока конвектора, при условиях отличных от нормативных следует пользоваться формулой
𝑄 = 𝑄0(∆Т⁄70)𝑛+1, где
𝑄0 – номинальный тепловой поток (выбирается из таблицы),
n=0,25 - эмпирически определенный показатель степени.
При использовании в качестве теплоносителя незамерзающих жидкостей рекомендуется применять для установки следующий от расчетного для воды типоразмер конвектора.
