Настенный четырехрядный конвектор средней глубины с повышенной теплоотдачей

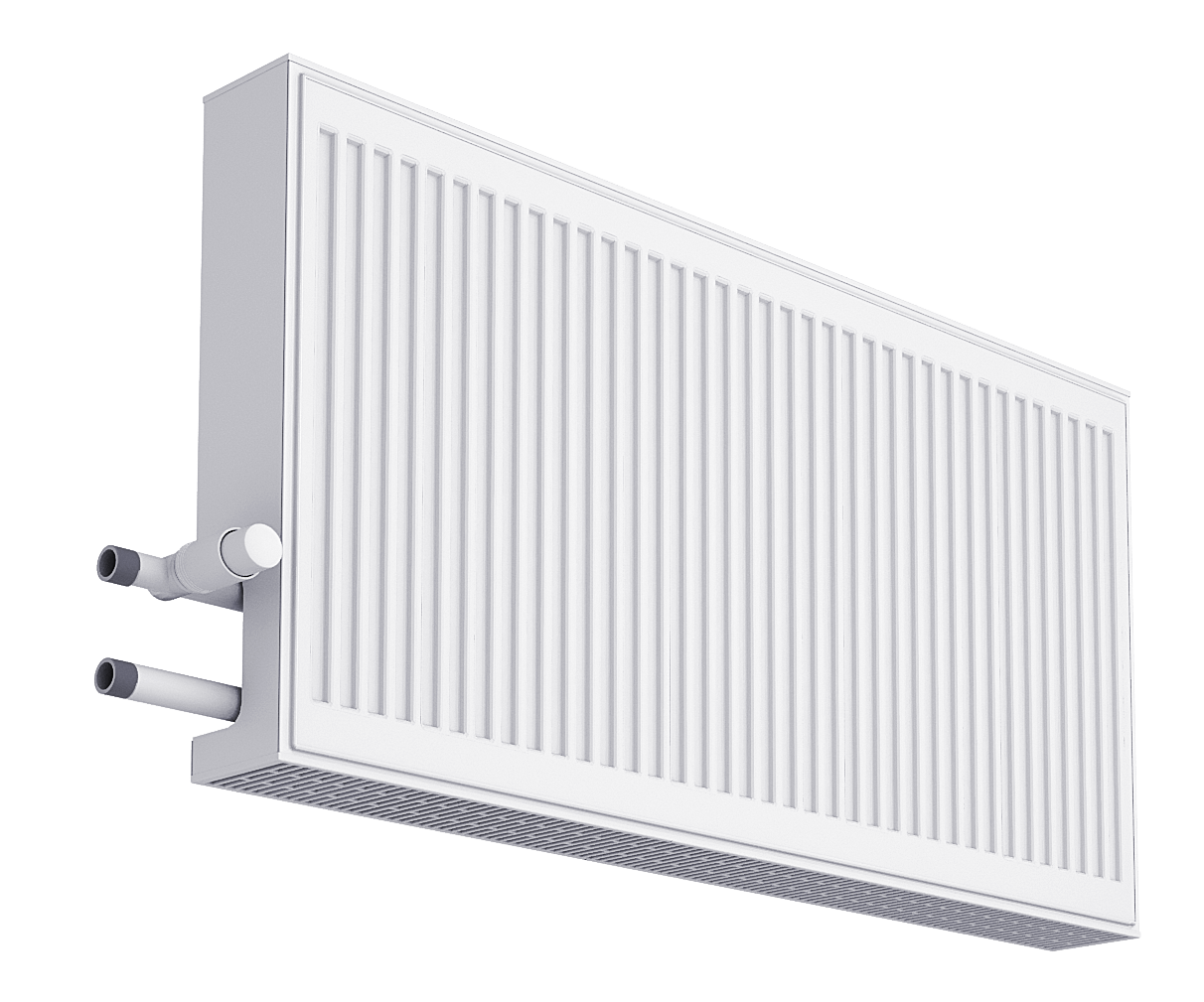

Конвектор TEPLA Premier DG – это модель конвектора с высотой кожуха 505 мм малой глубины с боковым присоединением трубопроводов.
Конвекторы выпускаются в концевом или проходном исполнении, с патрубками для подвода теплоносителя, расположенными с правой или левой стороны прибора, концы присоединительных патрубков гладкие (под сварку) или с раструбами с резьбой наружной G 3/4" (НР ¾) или с резьбой внутренней G 1/2" (ВР ½).
Конвекторы выпускаются в концевом или проходном исполнении, с патрубками для подвода теплоносителя, расположенными с правой или левой стороны прибора, концы присоединительных патрубков гладкие (под сварку) или с раструбами с резьбой наружной G 3/4" (НР ¾) или с резьбой внутренней G 1/2" (ВР ½).
Конвекторы предназначены для систем водяного отопления жилых, общественных и производственных зданий (как для однотрубных, так и для двухтрубных систем отопления) при использовании теплоносителя – воды с температурой до 150°С, при комплектации термостатическими клапанами до 110°С и максимальным рабочим (избыточным) давлением теплоносителя 1,0 МПа (10 кгс/см²) согласно норм проектирования СП 60.13330.2020 (СНиП 41-01-
2003) «Отопление, вентиляция и кондиционирование». В качестве
теплоносителя также могут использоваться незамерзающие жидкости, pH которых больше 8,5 (щелочная группа).
2003) «Отопление, вентиляция и кондиционирование». В качестве
теплоносителя также могут использоваться незамерзающие жидкости, pH которых больше 8,5 (щелочная группа).
Отличительными особенностями конвекторов являются:
- стальная несущая гидравлическая труба, что обеспечивает высокую коррозионную стойкость, прочность и устойчивость к перепадам давления;
- развитая система оребрения конвектора, расположенная с оптимальным шагом на трубе, что обеспечивает высокую теплоотдачу, равномерное распределение теплового потока, что создаёт чувство комфорта;
- оптимальная вместимость по теплоносителю обеспечивает малую инерционность теплообмена.
В состав поставки продукции должны входить:
- конвектор в сборе;
- упаковка;
- паспорт (допускается 1 экземпляр на всю партию изделий);
- кронштейны крепления -2шт.
Условное обозначение включает:
- название «Конвектор»;
- тип прибора – «TEPLA Premier DG»;
- номинальный тепловой поток, кВт;
Пример записи условного обозначения изделий при заказе и в прочей документации:
Конвектор TEPLA Premier DG – 1,135 (К; НР 3/4; Прав)
1,135 – номинальный тепловой поток кВт;
К – концевое исполнение;
НР 3/4 – концы присоединительных патрубков с наружной резьбой G3/4”;
Прав – правое расположение присоединительных патрубков.
- стальная несущая гидравлическая труба, что обеспечивает высокую коррозионную стойкость, прочность и устойчивость к перепадам давления;
- развитая система оребрения конвектора, расположенная с оптимальным шагом на трубе, что обеспечивает высокую теплоотдачу, равномерное распределение теплового потока, что создаёт чувство комфорта;
- оптимальная вместимость по теплоносителю обеспечивает малую инерционность теплообмена.
В состав поставки продукции должны входить:
- конвектор в сборе;
- упаковка;
- паспорт (допускается 1 экземпляр на всю партию изделий);
- кронштейны крепления -2шт.
Условное обозначение включает:
- название «Конвектор»;
- тип прибора – «TEPLA Premier DG»;
- номинальный тепловой поток, кВт;
Пример записи условного обозначения изделий при заказе и в прочей документации:
Конвектор TEPLA Premier DG – 1,135 (К; НР 3/4; Прав)
1,135 – номинальный тепловой поток кВт;
К – концевое исполнение;
НР 3/4 – концы присоединительных патрубков с наружной резьбой G3/4”;
Прав – правое расположение присоединительных патрубков.
| Номин. тепловой поток | Длина оребрения (L1) | Длина кожуха (L2) | Длина общая (К; НР 3/4) (L3) | Длина теплопакета (К; НР 3/4) | Длина теплопакета (П; НР 3/4) | Межосевое расстояние (L4) | Масса нетто ±16% |
| Вт | м | м | м | м | м | м | кг |
| 444 | 0,472 | 0,600 | 0,631 | 0,631 | 0,610 | 0,492 | 6,1 |
| 531 | 0,567 | 0,700 | 0,726 | 0,726 | 0,705 | 0,588 | 7,0 |
| 655 | 0,472 | 0,600 | 0,631 | 0,631 | 0,610 | 0,492 | 7,2 |
| 781 | 0,573 | 0,700 | 0,732 | 0,732 | 0,711 | 0,592 | 8,3 |
| 885 | 0,673 | 0,800 | 0,832 | 0,832 | 0,811 | 0,692 | 9,3 |
| 1010 | 0,767 | 0,900 | 0,926 | 0,926 | 0,905 | 0,790 | 10,4 |
| 1135 | 0,862 | 1,000 | 1,021 | 1,021 | 1,000 | 0,880 | 11,4 |
| 1261 | 0,956 | 1,100 | 1,115 | 1,115 | 1,094 | 0,975 | 12,4 |
| 1385 | 1,057 | 1,200 | 1,216 | 1,216 | 1,195 | 1,075 | 13,5 |
| 1511 | 1,151 | 1,300 | 1,310 | 1,310 | 1,289 | 1,170 | 14,6 |
| 1636 | 1,245 | 1,400 | 1,404 | 1,404 | 1,383 | 1,265 | 15,6 |
| 1761 | 1,346 | 1,500 | 1,505 | 1,505 | 1,484 | 1,365 | 16,7 |
| 1886 | 1,440 | 1,600 | 1,600 | 1,599 | 1,578 | 1,460 | 17,7 |
| 2012 | 1,523 | 1,700 | 1,700 | 1,682 | 1,661 | 1,545 | 18,7 |
