Настенный конвектор с конвекционными решетками сверху и снизу, для установки в местах общего пользования под потолком

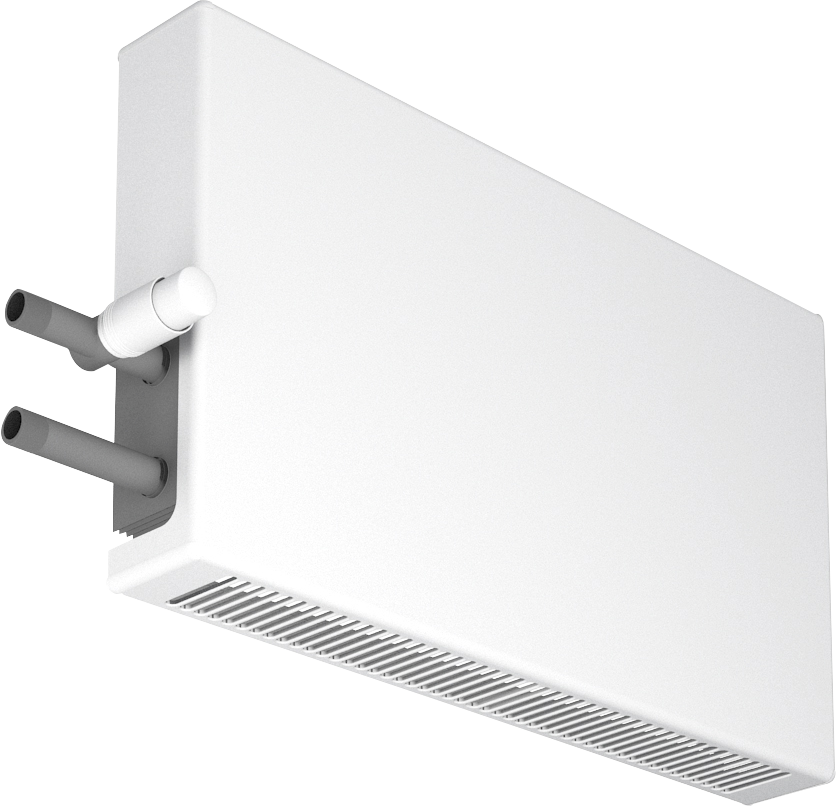

TEPLA Classic Double Grill (DG) конвектор стальной настенный с кожухом
Конвекторы изготовлены в соответствии с ГОСТ 31311-2005, ТУ 25.21.11-001-06724526- 2022 и имеют кожух малой глубины 96 мм.
Конвекторы изготовлены в соответствии с ГОСТ 31311-2005, ТУ 25.21.11-001-06724526- 2022 и имеют кожух малой глубины 96 мм.
Конвекторы предназначены для систем водяного отопления жилых, общественных и производственных зданий (как для однотрубных, так и для двухтрубных систем отопления) с температурой теплоносителя до 150ºС, при комплектации термостатическими клапанами до 110ºС и максимальным рабочим (избыточным) давлением теплоносителя 1,0 МПа (10 кгс/см²).
Комплектность поставки:
- Нагревательный элемент - 1 шт.
- Кожух - 1 шт.
- Кронштейн - 2 шт.
- Паспорт - 1 шт. (допускается один паспорт на партию).
- Упаковка
Пример обозначения конвектора:
Конвектор TEPLA Classic DG 0,371 (К; НР ¾)
0,371 – номинальный тепловой поток в кВт
К – концевое исполнение
НР 3/4 – концы присоединительных патрубков с наружной резьбой G3/4-В.
- Нагревательный элемент - 1 шт.
- Кожух - 1 шт.
- Кронштейн - 2 шт.
- Паспорт - 1 шт. (допускается один паспорт на партию).
- Упаковка
Пример обозначения конвектора:
Конвектор TEPLA Classic DG 0,371 (К; НР ¾)
0,371 – номинальный тепловой поток в кВт
К – концевое исполнение
НР 3/4 – концы присоединительных патрубков с наружной резьбой G3/4-В.
| Номин. тепловой поток | Длина оребрения | Длина кожуха (L2) | Длина общая (К; НР 3/4) (L3) | Длина теплопакета (К; НР 3/4) | Длина теплопакета (П; НР 3/4) | Межосевое расстояние (L4**) | Масса, справ. |
| кВт | мм | мм | мм | мм | мм | мм | кг |
| 0,378 | 472 | 670 | 737 | 631 | 610 | 425 | 4,8 |
| 0,453 | 567 | 766 | 833 | 726 | 705 | 519 | 5,5 |
| 0,619 | 573 | 670 | 737 | 732 | 711 | 525 | 7,0 |
| 0,744 | 673 | 766 | 833 | 832 | 811 | 625 | 8,0 |
| 0,893 | 767 | 862 | 929 | 926 | 905 | 720 | 8,8 |
| 0,984 | 862 | 958 | 1025 | 1021 | 1000 | 814 | 9,7 |
| 1,113 | 956 | 1 054 | 1121 | 1115 | 1094 | 909 | 10,5 |
| 1,215 | 1057 | 1 150 | 1217 | 1216 | 1195 | 1009 | 11,4 |
| 1,363 | 1151 | 1 246 | 1313 | 1310 | 1289 | 1103 | 12,4 |
| 1,486 | 1245 | 1 342 | 1409 | 1404 | 1383 | 1198 | 13,2 |
| 1,611 | 1346 | 1 438 | 1505 | 1505 | 1484 | 1298 | 14,1 |
| 1,734 | 1440 | 1 534 | 1601 | 1599 | 1578 | 1392 | 14,9 |
| 1,858 | 1523 | 1 630 | 1697 | 1682 | 1661 | 1475 | 15,7 |
Номинальный тепловой поток конвекторов определен при нормальных (нормативных) условиях:
- температурном напоре (разности среднеарифметической температуры теплоносителя в конвекторе и температуры воздуха в изотермической камере) Θ = 70 С0.
- расходе теплоносителя через прибор Мпр.=0,1 кг/с (360 кг/ч)
- барометрическом давлении В=1013,3 гПа. (760 мм рт.ст.)
- движении теплоносителя в приборе по схеме «сверху-вниз»
- при расчете фактического теплового потока конвектора, при условиях отличных от нормативных следует пользоваться формулой
𝑄 = 𝑄0(∆Т⁄70)𝑛+1, где
𝑄0 – номинальный тепловой поток (выбирается из таблицы),
n=0,24 - эмпирически определенный показатель степени.
При использовании в качестве теплоносителя незамерзающих жидкостей рекомендуется применять для установки следующий от расчетного для воды типоразмер конвектора.
- температурном напоре (разности среднеарифметической температуры теплоносителя в конвекторе и температуры воздуха в изотермической камере) Θ = 70 С0.
- расходе теплоносителя через прибор Мпр.=0,1 кг/с (360 кг/ч)
- барометрическом давлении В=1013,3 гПа. (760 мм рт.ст.)
- движении теплоносителя в приборе по схеме «сверху-вниз»
- при расчете фактического теплового потока конвектора, при условиях отличных от нормативных следует пользоваться формулой
𝑄 = 𝑄0(∆Т⁄70)𝑛+1, где
𝑄0 – номинальный тепловой поток (выбирается из таблицы),
n=0,24 - эмпирически определенный показатель степени.
При использовании в качестве теплоносителя незамерзающих жидкостей рекомендуется применять для установки следующий от расчетного для воды типоразмер конвектора.
