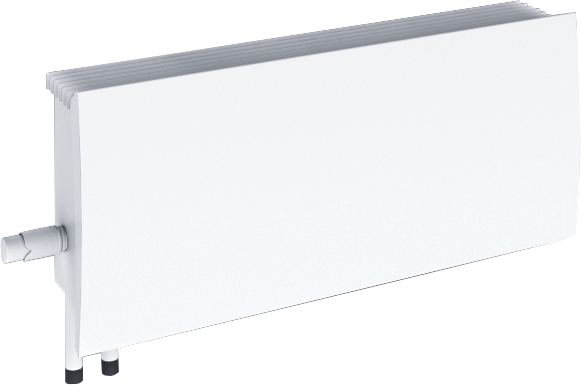

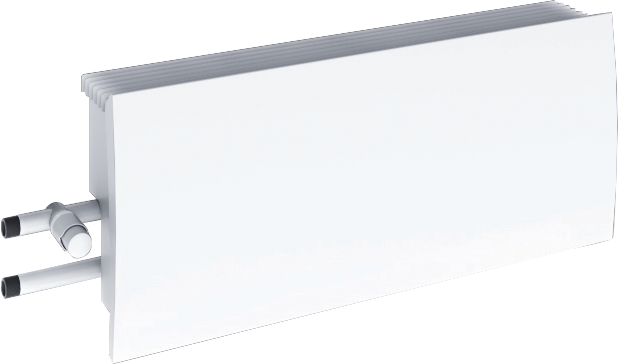

Настенный двухрядный конвектор средней глубины
TEPLA Summit Line Plus конвектор стальной настенный с кожухом.
Конвектор изготовлен в соответствии с ГОСТ 31311-2005, ТУ 25.21.11-001-06724526-2022 и имеют кожух средней глубины 170 мм.
Конвектор изготовлен в соответствии с ГОСТ 31311-2005, ТУ 25.21.11-001-06724526-2022 и имеют кожух средней глубины 170 мм.
Конвекторы предназначены для систем водяного отопления жилых, общественных и производственных зданий (как для однотрубных, так и для двухтрубных систем отопления) с температурой теплоносителя до 150ºС, при комплектации термостатическими клапанами до 110ºС и максимальным рабочим (избыточным) давлением теплоносителя 1,0 МПа (10 кгс/см²).
Комплектность поставки:
- Нагревательный элемент - 1 шт.
- Лицевая панель - 1 шт.
- Решетка - 1 шт.
- Кронштейн - 2 шт.
- Паспорт - 1 шт. (допускается один паспорт на партию).
- Упаковка
Конвектор TEPLA Summit Line Plus - 0,742 (К; НР 3/4;)
0,742 – номинальный тепловой поток в кВт
К – концевое исполнение
НР 3/4 – концы присоединительных патрубков с наружной резьбой G3/4".
Прав – правое расположение присоединительных патрубков
- Нагревательный элемент - 1 шт.
- Лицевая панель - 1 шт.
- Решетка - 1 шт.
- Кронштейн - 2 шт.
- Паспорт - 1 шт. (допускается один паспорт на партию).
- Упаковка
Конвектор TEPLA Summit Line Plus - 0,742 (К; НР 3/4;)
0,742 – номинальный тепловой поток в кВт
К – концевое исполнение
НР 3/4 – концы присоединительных патрубков с наружной резьбой G3/4".
Прав – правое расположение присоединительных патрубков

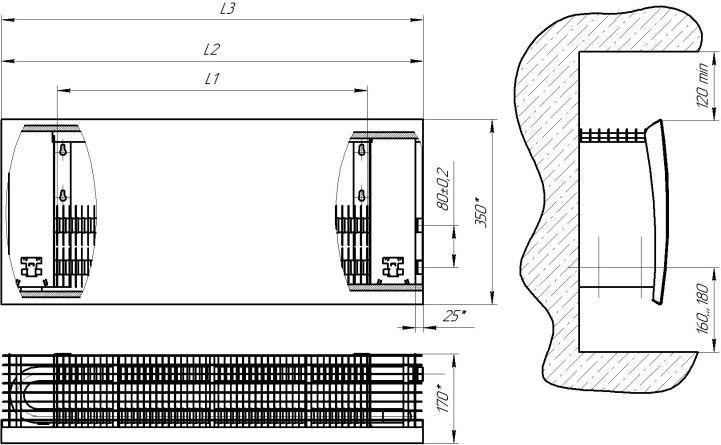

| Номин. тепловой поток | Длина оребрения | Длина лицевой панели (L2) | Длина общая (К; НР 3/4) (L3) | Длина теплопакета (К; НР 3/4) | Длина теплопакета (П; НР 3/4) | Масса, справ. |
| кВт | мм | мм | мм | мм | мм | кг |
| 0,742 | 378 | 613 | 613 | 587 | 616 | 14,25 |
| 0,901 | 472 | 707 | 707 | 681 | 710 | 16,21 |
| 1,060 | 567 | 802 | 802 | 776 | 805 | 18,16 |
| 1,300 | 584 | 819 | 819 | 793 | 822 | 21,15 |
| 1,429 | 632 | 867 | 867 | 841 | 870 | 22,41 |
| 1,559 | 679 | 914 | 914 | 888 | 917 | 23,56 |
| 1,689 | 726 | 961 | 961 | 935 | 964 | 27,13 |
| 1,819 | 773 | 1008 | 1008 | 982 | 1011 | 28,51 |
| 1,948 | 820 | 1055 | 1055 | 1029 | 1058 | 29,89 |
| 2,079 | 868 | 1103 | 1103 | 1077 | 1106 | 31,26 |
| 2,208 | 921 | 1156 | 1156 | 1130 | 1159 | 32,64 |
| 2,338 | 968 | 1203 | 1203 | 1177 | 1206 | 34,02 |
| 2,468 | 1015 | 1250 | 1250 | 1224 | 1253 | 35,4 |
| 2,598 | 1062 | 1297 | 1297 | 1271 | 1300 | 36,78 |
| 2,728 | 1110 | 1345 | 1345 | 1319 | 1348 | 38,16 |
| 2,858 | 1157 | 1392 | 1392 | 1366 | 1395 | 39,54 |
| 2,988 | 1210 | 1445 | 1445 | 1419 | 1448 | 40,92 |
| 3,117 | 1257 | 1492 | 1492 | 1466 | 1495 | 42,3 |
| 3,225 | 1304 | 1539 | 1539 | 1513 | 1542 | 43,87 |
| 3,355 | 1351 | 1586 | 1586 | 1560 | 1589 | 45,45 |
| 3,484 | 1399 | 1634 | 1634 | 1608 | 1637 | 47,02 |
| 3,615 | 1500 | 1735 | 1735 | 1709 | 1738 | 50,8 |
| 3,745 | 1547 | 1782 | 1782 | 1756 | 1785 | 52,37 |
| 3,909 | 1594 | 1829 | 1829 | 1803 | 1832 | 53,94 |
| 4,039 | 1642 | 1877 | 1877 | 1851 | 1880 | 55,5 |
| 4,169 | 1689 | 1924 | 1924 | 1898 | 1927 | 57,1 |
| 4,299 | 1736 | 1971 | 1971 | 1945 | 1974 | 58,67 |
| 4,429 | 1783 | 2018 | 2018 | 1992 | 2021 | 60,24 |
| 4,559 | 1836 | 2071 | 2071 | 2045 | 2074 | 62 |
| 4,689 | 1889 | 2124 | 2124 | 2098 | 2127 | 63,57 |
Номинальный тепловой поток конвекторов определен при нормальных (нормативных) условиях:
- температурном напоре (разности среднеарифметической температуры теплоносителя в конвекторе и температуры воздуха в изотермической камере) Θ = 70 С0.
- расходе теплоносителя через прибор Мпр.=0,1 кг/с (360 кг/ч)
- барометрическом давлении В=1013,3 гПа. (760 мм рт.ст.)
- движении теплоносителя в приборе по схеме «сверху-вниз»
- при расчете фактического теплового потока конвектора, при условиях отличных от нормативных следует пользоваться формулой
𝑄 = 𝑄0(∆Т⁄70)𝑛+1, где
𝑄0 – номинальный тепловой поток (выбирается из таблицы),
n=0,24 - эмпирически определенный показатель степени.
При использовании в качестве теплоносителя незамерзающих жидкостей рекомендуется применять для установки следующий от расчетного для воды типоразмер конвектора.
- температурном напоре (разности среднеарифметической температуры теплоносителя в конвекторе и температуры воздуха в изотермической камере) Θ = 70 С0.
- расходе теплоносителя через прибор Мпр.=0,1 кг/с (360 кг/ч)
- барометрическом давлении В=1013,3 гПа. (760 мм рт.ст.)
- движении теплоносителя в приборе по схеме «сверху-вниз»
- при расчете фактического теплового потока конвектора, при условиях отличных от нормативных следует пользоваться формулой
𝑄 = 𝑄0(∆Т⁄70)𝑛+1, где
𝑄0 – номинальный тепловой поток (выбирается из таблицы),
n=0,24 - эмпирически определенный показатель степени.
При использовании в качестве теплоносителя незамерзающих жидкостей рекомендуется применять для установки следующий от расчетного для воды типоразмер конвектора.
