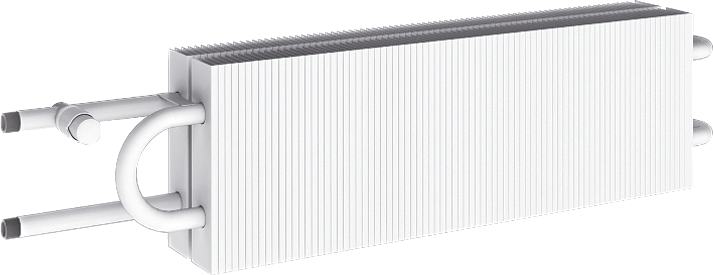

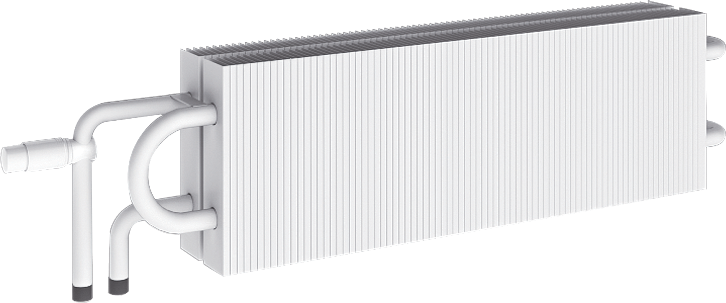

Настенный двухрядный конвектор средней глубины
TEPLA Start Plus конвектор стальной настенный
Конвектор изготовлен в соответствии с ГОСТ 31311-2005, ТУ 25.21.11-001-06724526-2022.
Конвектор изготовлен в соответствии с ГОСТ 31311-2005, ТУ 25.21.11-001-06724526-2022.
Конвекторы предназначены для систем водяного отопления жилых, общественных и производственных зданий (как для однотрубных, так и для двухтрубных систем отопления) с температурой теплоносителя до 150ºС, при комплектации термостатическими клапанами до 110ºС и максимальным рабочим (избыточным) давлением теплоносителя 1,0 МПа (10 кгс/см²).
Комплектность поставки:
- Нагревательный элемент - 1 шт.
- Кожух - 1 шт.
- Кронштейн - 2 шт.
- Паспорт - 1 шт. (допускается один паспорт на партию).
- Упаковка
Примеры обозначения конвектора:
Конвектор TEPLA Start Plus 0,539 (К; НР 3/4)
0,539 – номинальный тепловой поток в кВт
К – концевое исполнение
НР 3/4 – концы присоединительных патрубков с резьбой G3/4-В
- Нагревательный элемент - 1 шт.
- Кожух - 1 шт.
- Кронштейн - 2 шт.
- Паспорт - 1 шт. (допускается один паспорт на партию).
- Упаковка
Примеры обозначения конвектора:
Конвектор TEPLA Start Plus 0,539 (К; НР 3/4)
0,539 – номинальный тепловой поток в кВт
К – концевое исполнение
НР 3/4 – концы присоединительных патрубков с резьбой G3/4-В

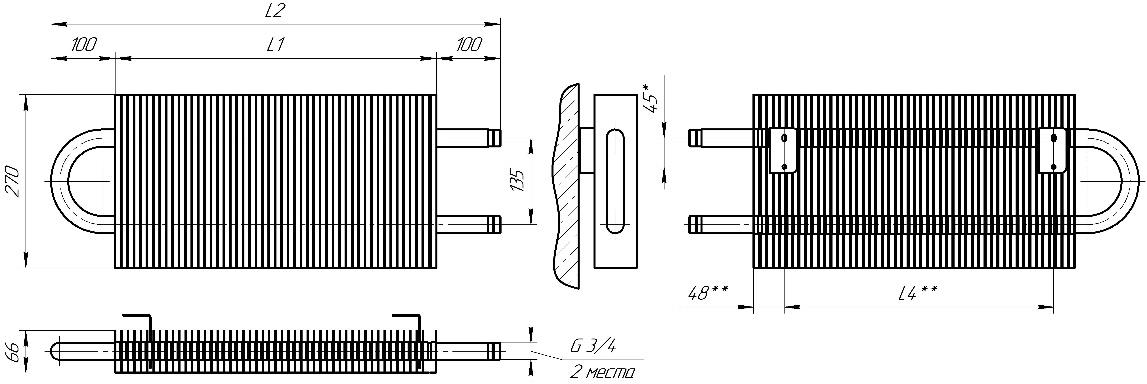

| Номинальный тепловой поток | Длина оребрения (L1) | Длина общая (К; НР %) (L2) | Межосевое расстояние (L4)** | Масса, справ. |
| кВт | мм | мм | мм | кг |
| 0,539 | 250 | 450 | 170 | 6,5 |
| 0,640 | 300 | 500 | 220 | 7,6 |
| 0,742 | 350 | 550 | 270 | 8,6 |
| 0,856 | 400 | 600 | 320 | 9,6 |
| 0,958 | 450 | 650 | 370 | 10,6 |
| 1,095 | 500 | 700 | 420 | 11,6 |
| 1,199 | 550 | 750 | 470 | 12,7 |
| 1,315 | 600 | 800 | 520 | 13,7 |
| 1,418 | 650 | 850 | 570 | 14,7 |
| 1,502 | 700 | 900 | 620 | 15,7 |
| 1,603 | 750 | 950 | 670 | 16,7 |
| 1,703 | 800 | 1000 | 720 | 17,8 |
| 1,784 | 850 | 1050 | 770 | 18,8 |
| 1,884 | 900 | 1100 | 820 | 19,8 |
| 1,980 | 950 | 1150 | 870 | 20,8 |
| 2,078 | 1000 | 1200 | 920 | 21,8 |
| 2,173 | 1050 | 1250 | 970 | 22,8 |
| 2,268 | 1100 | 1300 | 1020 | 23,9 |
| 2,363 | 1150 | 1350 | 1070 | 24,9 |
| 2,458 | 1200 | 1400 | 1120 | 25,9 |
| 2,552 | 1250 | 1450 | 1170 | 26,9 |
| 2,647 | 1300 | 1500 | 1220 | 27,9 |
Номинальный тепловой поток конвекторов определен при нормальных (нормативных) условиях:
- температурном напоре (разности среднеарифметической температуры теплоносителя в конвекторе и температуры воздуха в изотермической камере) Θ = 70 С0.
- расходе теплоносителя через прибор Мпр.=0,1 кг/с (360 кг/ч)
- барометрическом давлении В=1013,3 гПа. (760 мм рт.ст.)
- движении теплоносителя в приборе по схеме «сверху-вниз»
- при расчете фактического теплового потока конвектора, при условиях отличных от нормативных следует пользоваться формулой
𝑄 = 𝑄0(∆Т⁄70)𝑛+1, где
𝑄0 – номинальный тепловой поток (выбирается из таблицы),
n=0,25 - эмпирически определенный показатель степени.
При использовании в качестве теплоносителя незамерзающих жидкостей рекомендуется применять для установки следующий от расчетного для воды типоразмер конвектора.
- температурном напоре (разности среднеарифметической температуры теплоносителя в конвекторе и температуры воздуха в изотермической камере) Θ = 70 С0.
- расходе теплоносителя через прибор Мпр.=0,1 кг/с (360 кг/ч)
- барометрическом давлении В=1013,3 гПа. (760 мм рт.ст.)
- движении теплоносителя в приборе по схеме «сверху-вниз»
- при расчете фактического теплового потока конвектора, при условиях отличных от нормативных следует пользоваться формулой
𝑄 = 𝑄0(∆Т⁄70)𝑛+1, где
𝑄0 – номинальный тепловой поток (выбирается из таблицы),
n=0,25 - эмпирически определенный показатель степени.
При использовании в качестве теплоносителя незамерзающих жидкостей рекомендуется применять для установки следующий от расчетного для воды типоразмер конвектора.
