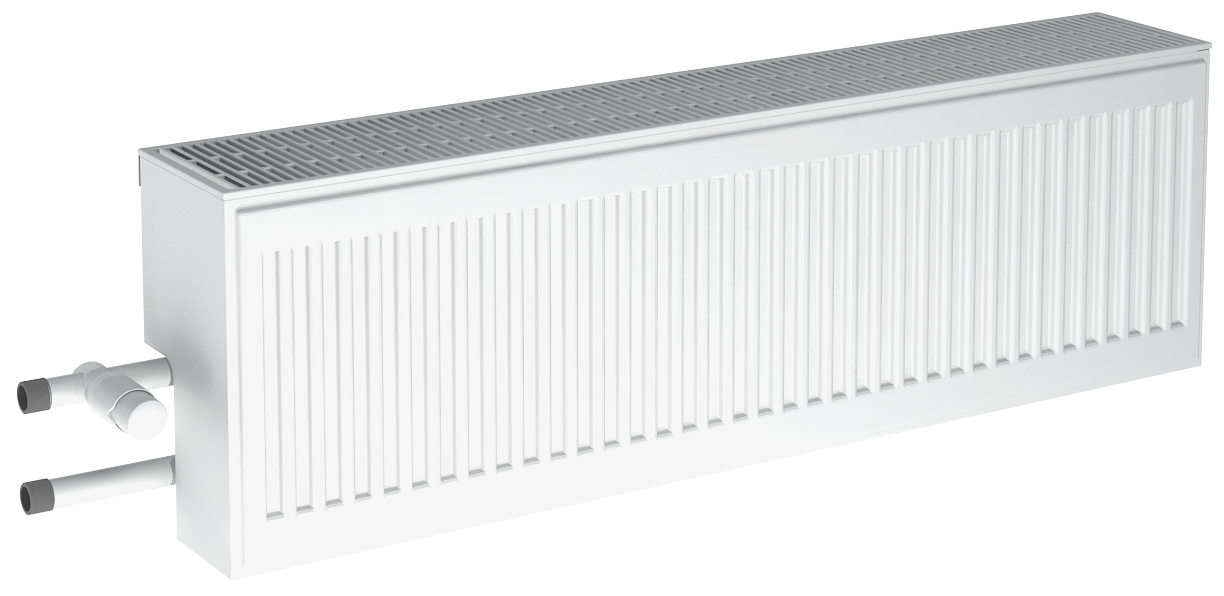

Настенный двухрядный конвектор средней глубины и малой высоты
Конвектор TEPLA Premier Mini Plus – это модель конвектора с высотой кожуха 301 мм средней глубины с боковым присоединением трубопроводов.
Конвекторы выпускаются в концевом или проходном исполнении, с патрубками для подвода теплоносителя, расположенными с правой или левой стороны прибора, концы присоединительных патрубков гладкие (под сварку) или с раструбами с резьбой наружной G 3/4" (НР ¾) или с резьбой внутренней G 1/2" (ВР ½).
Конвекторы выпускаются в концевом или проходном исполнении, с патрубками для подвода теплоносителя, расположенными с правой или левой стороны прибора, концы присоединительных патрубков гладкие (под сварку) или с раструбами с резьбой наружной G 3/4" (НР ¾) или с резьбой внутренней G 1/2" (ВР ½).
Конвекторы предназначены для систем водяного отопления жилых, общественных и производственных зданий (как для однотрубных, так и для двухтрубных систем отопления) при использовании теплоносителя – воды с температурой до 150°С, при комплектации термостатическими клапанами до 110°С и максимальным рабочим (избыточным) давлением теплоносителя 1,0 МПа (10 кгс/см²) согласно норм проектирования СП 60.13330.2020 (СНиП 41-01-
2003) «Отопление, вентиляция и кондиционирование». В качестве
теплоносителя также могут использоваться незамерзающие жидкости, pH которых больше 8,5 (щелочная группа).
2003) «Отопление, вентиляция и кондиционирование». В качестве
теплоносителя также могут использоваться незамерзающие жидкости, pH которых больше 8,5 (щелочная группа).
Отличительными особенностями конвекторов являются:
- стальная несущая гидравлическая труба, что обеспечивает высокую коррозионную стойкость, прочность и устойчивость к перепадам давления;
- развитая система оребрения конвектора, расположенная с оптимальным шагом на трубе, что обеспечивает высокую теплоотдачу, равномерное распределение теплового потока, что создаёт чувство комфорта;
- оптимальная вместимость по теплоносителю обеспечивает малую инерционность теплообмена.
В состав поставки продукции должны входить:
- конвектор в сборе;
- упаковка;
- паспорт (допускается 1 экземпляр на всю партию изделий);
- кронштейны крепления - 2шт. Для конвекторов с длиной оребрения(L1) свыше 1450 мм - 4шт.
Условное обозначение включает:
- название «Конвектор»;
- тип прибора – «TEPLA Premier Mini Plus»;
- номинальный тепловой поток, кВт;
Пример записи условного обозначения изделий при заказе и в прочей документации:
Конвектор TEPLA Premier Mini Plus – 1,803 (К; НР 3/4; Прав)
1,803 – номинальный тепловой поток кВт;
К – концевое исполнение;
НР 3/4 – концы присоединительных патрубков с наружной резьбой G3/4”;
Прав – правое расположение присоединительных патрубков.
- стальная несущая гидравлическая труба, что обеспечивает высокую коррозионную стойкость, прочность и устойчивость к перепадам давления;
- развитая система оребрения конвектора, расположенная с оптимальным шагом на трубе, что обеспечивает высокую теплоотдачу, равномерное распределение теплового потока, что создаёт чувство комфорта;
- оптимальная вместимость по теплоносителю обеспечивает малую инерционность теплообмена.
В состав поставки продукции должны входить:
- конвектор в сборе;
- упаковка;
- паспорт (допускается 1 экземпляр на всю партию изделий);
- кронштейны крепления - 2шт. Для конвекторов с длиной оребрения(L1) свыше 1450 мм - 4шт.
Условное обозначение включает:
- название «Конвектор»;
- тип прибора – «TEPLA Premier Mini Plus»;
- номинальный тепловой поток, кВт;
Пример записи условного обозначения изделий при заказе и в прочей документации:
Конвектор TEPLA Premier Mini Plus – 1,803 (К; НР 3/4; Прав)
1,803 – номинальный тепловой поток кВт;
К – концевое исполнение;
НР 3/4 – концы присоединительных патрубков с наружной резьбой G3/4”;
Прав – правое расположение присоединительных патрубков.

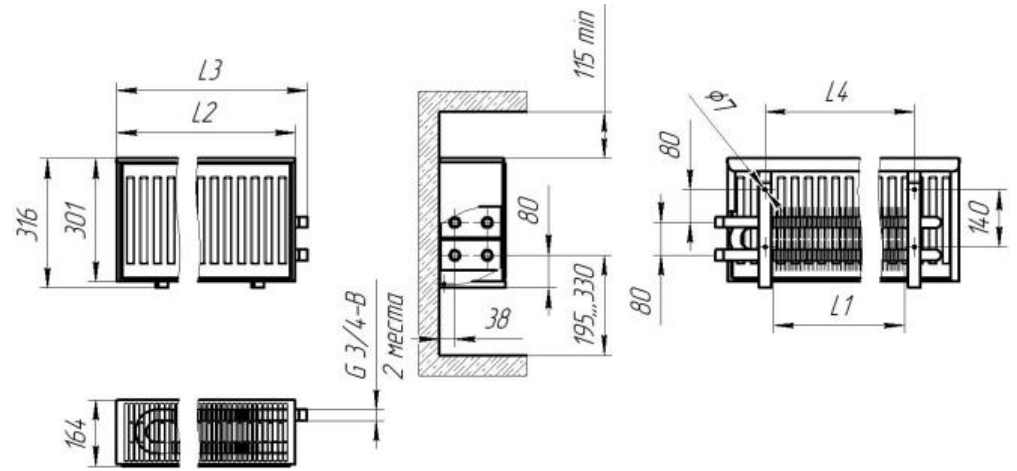

| Номин. тепловой поток | Длина оребрения (L1) | Длина кожуха (L2) | Длина общая (К; НР 3/4) (L3) | Длина теплопакета (К; НР 3/4) | Длина теплопакета (П; НР 3/4) | Межосевое расстояние (L4) | Масса нетто ±16% |
| Вт | м | м | м | м | м | м | кг |
| 686 | 0,378 | 0,600 | 0,600 | 0,587 | 0,616 | 0,398 | 7,0 |
| 850 | 0,472 | 0,700 | 0,700 | 0,681 | 0,710 | 0,492 | 8,1 |
| 1015 | 0,567 | 0,800 | 0,800 | 0,776 | 0,805 | 0,588 | 9,2 |
| 1263 | 0,584 | 0,800 | 0,800 | 0,793 | 0,822 | 0,604 | 11,8 |
| 1397 | 0,632 | 0,900 | 0,900 | 0,841 | 0,870 | 0,652 | 12,7 |
| 1533 | 0,679 | 0,900 | 0,900 | 0,888 | 0,917 | 0,700 | 13,3 |
| 1667 | 0,726 | 1,000 | 1,000 | 0,935 | 0,964 | 0,746 | 14,2 |
| 1803 | 0,773 | 1,000 | 1,000 | 0,982 | 1,011 | 0,795 | 14,8 |
| 1937 | 0,820 | 1,100 | 1,100 | 1,029 | 1,058 | 0,840 | 15,6 |
| 2072 | 0,868 | 1,100 | 1,100 | 1,077 | 1,106 | 0,888 | 16,3 |
| 2206 | 0,921 | 1,200 | 1,200 | 1,130 | 1,159 | 0,940 | 17,2 |
| 2341 | 0,968 | 1,200 | 1,200 | 1,177 | 1,206 | 0,988 | 17,8 |
| 2475 | 1,015 | 1,300 | 1,300 | 1,224 | 1,253 | 1,035 | 18,7 |
| 2611 | 1,062 | 1,300 | 1,300 | 1,271 | 1,300 | 1,082 | 19,3 |
| 2746 | 1,110 | 1,400 | 1,400 | 1,319 | 1,348 | 1,130 | 20,2 |
| 2880 | 1,157 | 1,400 | 1,400 | 1,366 | 1,395 | 1,178 | 20,8 |
| 3015 | 1,210 | 1,500 | 1,500 | 1,419 | 1,448 | 1,230 | 21,8 |
| 3149 | 1,257 | 1,500 | 1,500 | 1,466 | 1,495 | 1,278 | 22,4 |
| 3260 | 1,304 | 1,600 | 1,600 | 1,513 | 1,542 | 1,324 | 23,3 |
| 3395 | 1,351 | 1,600 | 1,600 | 1,560 | 1,589 | 1,370 | 23,9 |
| 3529 | 1,399 | 1,600 | 1,608 | 1,608 | 1,637 | 1,420 | 24,5 |
| 3665 | 1,500 | 1,700 | 1,709 | 1,709 | 1,738 | 0,505x3 | 26,3 |
| 3800 | 1,547 | 1,800 | 1,800 | 1,756 | 1,785 | 0,522x3 | 27,2 |
| 3970 | 1,594 | 1,800 | 1,803 | 1,803 | 1,832 | 0,538x3 | 27,8 |
| 4104 | 1,642 | 1,900 | 1,900 | 1,851 | 1,880 | 0,555x3 | 28,7 |
| 4239 | 1,689 | 1,900 | 1,900 | 1,898 | 1,927 | 0,570x3 | 29,3 |
| 4374 | 1,736 | 2,000 | 2,000 | 1,945 | 1,974 | 0,585x3 | 30,2 |
| 4508 | 1,783 | 2,000 | 2,000 | 1,992 | 2,021 | 0,600x3 | 30,8 |
| 4643 | 1,836 | 2,100 | 2,100 | 2,045 | 2,074 | 0,620x3 | 31,7 |
| 4779 | 1,889 | 2,100 | 2,100 | 2,098 | 2,127 | 0,636x3 | 32,4 |
