Настенный двухрядный конвектор средней глубины и малой высоты

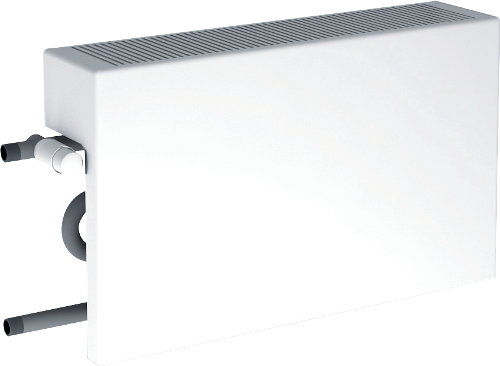

TEPLA Classic Super конвектор стальной настенный с кожухом
Конвекторы изготовлены в соответствии с ГОСТ 31311-2005, ТУ 25.21.11-001-06724526-2022 и имеют кожух средней глубины 156 мм.
Конвекторы изготовлены в соответствии с ГОСТ 31311-2005, ТУ 25.21.11-001-06724526-2022 и имеют кожух средней глубины 156 мм.
Конвекторы предназначены для систем водяного отопления жилых, общественных и производственных зданий (как для однотрубных, так и для двухтрубных систем отопления) с температурой теплоносителя до 150ºС, при комплектации термостатическими клапанами до 110ºС и максимальным рабочим (избыточным) давлением теплоносителя 1,0 МПа (10 кгс/см²).
Комплектность поставки:
- Нагревательный элемент - 1 шт.
- Кожух - 1 шт.
- Кронштейн - 2 шт.
- Паспорт - 1 шт. (допускается один паспорт на партию).
- Упаковка
Пример обозначения конвектора:
Конвектор TEPLA Classic Super 0,966 (К; НР 3/4)
0,966 – номинальный тепловой поток в кВт
К – концевое исполнение
НР 3/4 – концы присоединительных патрубков с наружной резьбой G3/4-В
- Нагревательный элемент - 1 шт.
- Кожух - 1 шт.
- Кронштейн - 2 шт.
- Паспорт - 1 шт. (допускается один паспорт на партию).
- Упаковка
Пример обозначения конвектора:
Конвектор TEPLA Classic Super 0,966 (К; НР 3/4)
0,966 – номинальный тепловой поток в кВт
К – концевое исполнение
НР 3/4 – концы присоединительных патрубков с наружной резьбой G3/4-В

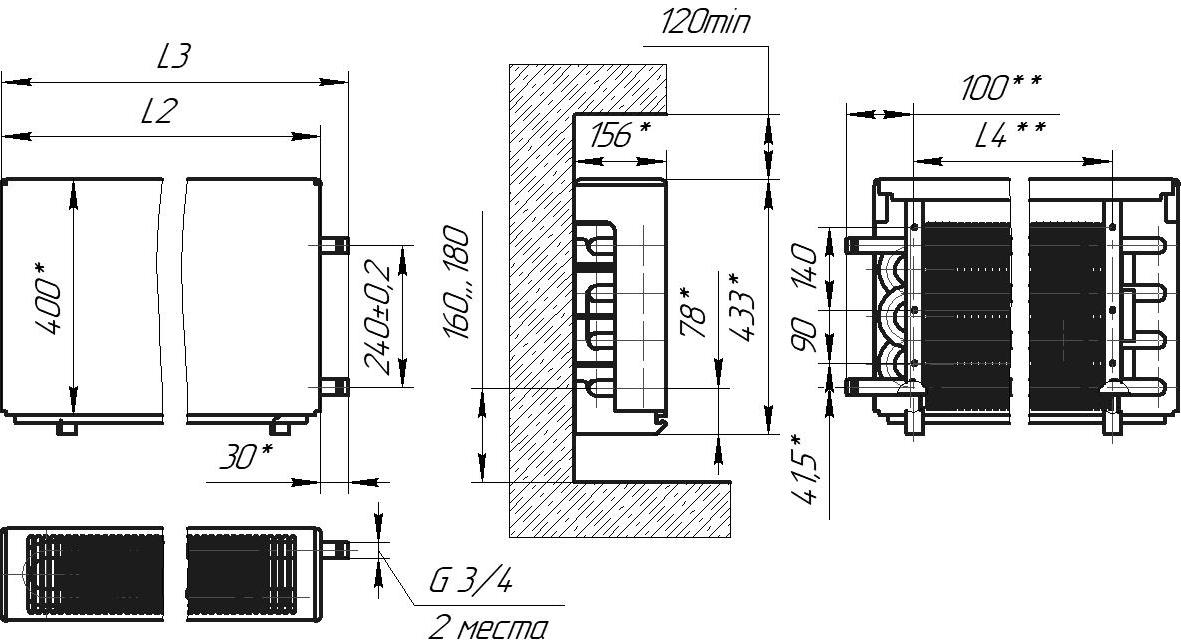

| Номин. тепловой поток | Длина оребрения | Длина кожуха (L2) | Общая длина (К; НР 3/4) (L3) | Длина теплопакета (К; НР 3/4) | Межосевое расстояние (L4)** | Масса, справ. |
| кВт | мм | мм | мм | мм | мм | кг |
| 0,966 | 390 | 601 | 631 | 599 | 410 | 9,4 |
| 1,173 | 378 | 601 | 631 | 587 | 398 | 10,3 |
| 1,380 | 472 | 697 | 727 | 681 | 492 | 12,2 |
| 1,692 | 567 | 793 | 823 | 776 | 587 | 14,2 |
| 1,861 | 632 | 841 | 871 | 841 | 652 | 20,8 |
| 2,030 | 679 | 889 | 919 | 888 | 699 | 22,2 |
| 2,199 | 726 | 937 | 967 | 935 | 746 | 23,6 |
| 2,368 | 773 | 985 | 1015 | 982 | 793 | 24,9 |
| 2,537 | 820 | 1033 | 1063 | 1029 | 840 | 26,3 |
| 2,706 | 868 | 1081 | 1111 | 1077 | 888 | 27,7 |
| 2,875 | 921 | 1129 | 1159 | 1130 | 941 | 29,2 |
| 3,044 | 968 | 1177 | 1207 | 1177 | 988 | 30,6 |
| 3,213 | 1015 | 1225 | 1255 | 1224 | 1035 | 31,9 |
| 3,382 | 1062 | 1273 | 1303 | 1271 | 1082 | 33,3 |
| 3,551 | 1110 | 1321 | 1351 | 1319 | 1130 | 34,7 |
| 3,720 | 1157 | 1369 | 1399 | 1366 | 1177 | 36 |
| 3,889 | 1210 | 1417 | 1447 | 1419 | 1230 | 37,6 |
| 4,058 | 1257 | 1465 | 1495 | 1466 | 1277 | 38,9 |
Номинальный тепловой поток конвекторов определен при нормальных (нормативных) условиях:
- температурном напоре (разности среднеарифметической температуры теплоносителя в конвекторе и температуры воздуха в изотермической камере) Θ = 70 С0.
- расходе теплоносителя через прибор Мпр.=0,1 кг/с (360 кг/ч)
- барометрическом давлении В=1013,3 гПа. (760 мм рт.ст.)
- движении теплоносителя в приборе по схеме «сверху-вниз»
- при расчете фактического теплового потока конвектора, при условиях отличных от нормативных следует пользоваться формулой
𝑄 = 𝑄0(∆Т⁄70)𝑛+1, где
𝑄0 – номинальный тепловой поток (выбирается из таблицы),
n=0,25 - эмпирически определенный показатель степени.
При использовании в качестве теплоносителя незамерзающих жидкостей рекомендуется применять для установки следующий от расчетного для воды типоразмер конвектора.
- температурном напоре (разности среднеарифметической температуры теплоносителя в конвекторе и температуры воздуха в изотермической камере) Θ = 70 С0.
- расходе теплоносителя через прибор Мпр.=0,1 кг/с (360 кг/ч)
- барометрическом давлении В=1013,3 гПа. (760 мм рт.ст.)
- движении теплоносителя в приборе по схеме «сверху-вниз»
- при расчете фактического теплового потока конвектора, при условиях отличных от нормативных следует пользоваться формулой
𝑄 = 𝑄0(∆Т⁄70)𝑛+1, где
𝑄0 – номинальный тепловой поток (выбирается из таблицы),
n=0,25 - эмпирически определенный показатель степени.
При использовании в качестве теплоносителя незамерзающих жидкостей рекомендуется применять для установки следующий от расчетного для воды типоразмер конвектора.
