Настенный двухрядный конвектор средней глубины и малой высоты

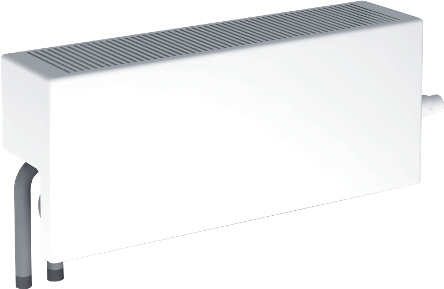

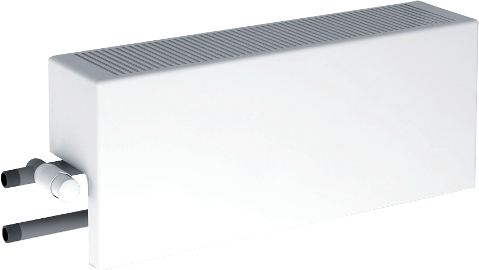

TEPLA Classic Mini Plus конвектор стальной настенный с низким кожухом
Конвекторы изготовлены в соответствии с ГОСТ 31311-2005, ТУ 25.21.11-001-06724526-2022 и имеют кожух средней глубины 156 мм.
Конвекторы изготовлены в соответствии с ГОСТ 31311-2005, ТУ 25.21.11-001-06724526-2022 и имеют кожух средней глубины 156 мм.
Конвекторы предназначены для систем водяного отопления жилых, общественных и производственных зданий (как для однотрубных, так и для двухтрубных систем отопления) с температурой теплоносителя до 150ºС, при комплектации термостатическими клапанами до 110ºС и максимальным рабочим (избыточным) давлением теплоносителя 1,0 МПа (10 кгс/см²).
Комплектность поставки:
- Нагревательный элемент - 1 шт.
- Кожух - 1 шт.
- Кронштейн - 2 шт.
- Паспорт - 1 шт. (допускается один паспорт на партию).
- Упаковка
Пример обозначения конвектора:
Конвектор TEPLA Classic Mini Plus 0,663 (К; НР ¾)
0,663 – номинальный тепловой поток в кВт
К – концевое исполнение
НР 3/4 – концы присоединительных патрубков с наружной резьбой G3/4-В.
- Нагревательный элемент - 1 шт.
- Кожух - 1 шт.
- Кронштейн - 2 шт.
- Паспорт - 1 шт. (допускается один паспорт на партию).
- Упаковка
Пример обозначения конвектора:
Конвектор TEPLA Classic Mini Plus 0,663 (К; НР ¾)
0,663 – номинальный тепловой поток в кВт
К – концевое исполнение
НР 3/4 – концы присоединительных патрубков с наружной резьбой G3/4-В.

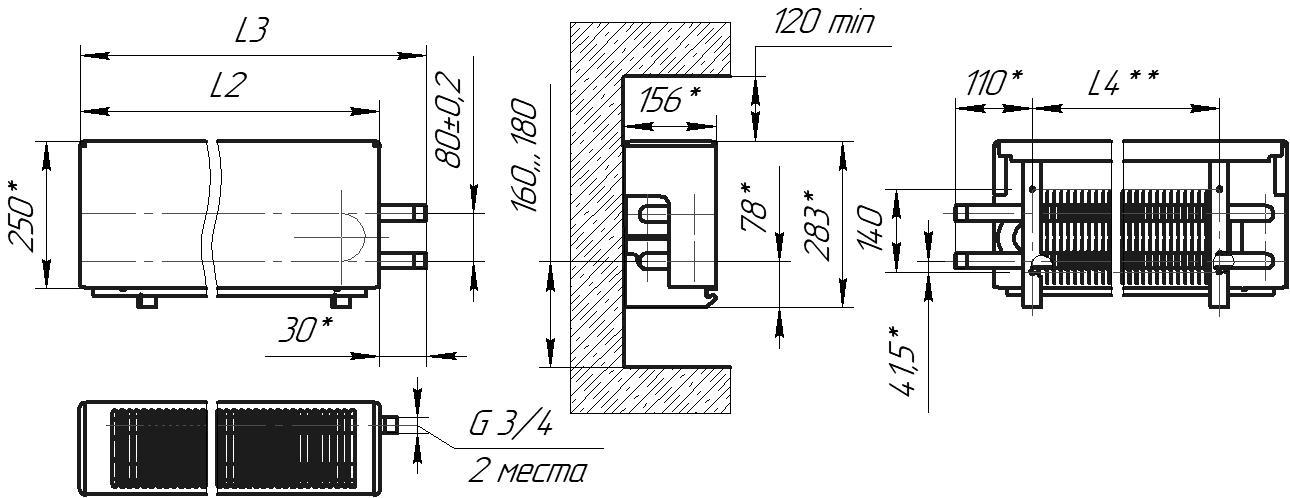

| Номин. тепловой поток | Длина оребрения | Длина кожуха (L2) | Длина общая (К; НР 3/4) (L3) | Длина теплопакета (К; НР 3/4) | Длина теплопакета (П; НР 3/4) | Межосевое расстояние (L4)** | Масса, справ. |
| кВт | мм | мм | мм | мм | мм | мм | кг |
| 0,663 | 378 | 601 | 631 | 587 | 616 | 388 | 5,8 |
| 0,785 | 472 | 697 | 727 | 681 | 710 | 482 | 6,8 |
| 0,898 | 567 | 793 | 823 | 776 | 805 | 577 | 7,8 |
| 1,163 | 584 | 793 | 823 | 793 | 822 | 594 | 10,5 |
| 1,214 | 632 | 841 | 871 | 841 | 870 | 642 | 11,2 |
| 1,306 | 679 | 889 | 919 | 888 | 917 | 689 | 11,9 |
| 1,422 | 726 | 937 | 967 | 935 | 964 | 736 | 12,6 |
| 1,539 | 773 | 985 | 1015 | 982 | 1011 | 783 | 13,3 |
| 1,655 | 820 | 1033 | 1063 | 1029 | 1058 | 830 | 14 |
| 1,771 | 868 | 1081 | 1111 | 1077 | 1106 | 878 | 14,7 |
| 1,888 | 921 | 1129 | 1159 | 1130 | 1159 | 931 | 15,5 |
| 2,004 | 968 | 1177 | 1207 | 1177 | 1206 | 978 | 16,2 |
| 2,121 | 1015 | 1225 | 1255 | 1224 | 1253 | 1025 | 16,9 |
| 2,237 | 1062 | 1273 | 1303 | 1271 | 1300 | 1072 | 17,6 |
| 2,354 | 1110 | 1321 | 1351 | 1319 | 1348 | 1120 | 18,4 |
| 2,470 | 1157 | 1369 | 1399 | 1366 | 1395 | 1167 | 19 |
| 2,587 | 1210 | 1417 | 1447 | 1419 | 1448 | 1220 | 19,8 |
| 2,703 | 1257 | 1465 | 1495 | 1466 | 1495 | 1267 | 20,6 |
| 2,819 | 1304 | 1513 | 1543 | 1513 | 1542 | 1314 | 21,3 |
| 2,936 | 1351 | 1561 | 1591 | 1560 | 1589 | 1361 | 22 |
| 3,052 | 1399 | 1609 | 1639 | 1608 | 1637 | 1409 | 22,7 |
| 3,211 | 1500 | 1705 | 1735 | 1709 | 1738 | 1510 | 23,8 |
| 3,327 | 1547 | 1753 | 1783 | 1756 | 1785 | 1557 | 24,5 |
| 3,444 | 1594 | 1801 | 1831 | 1803 | 1832 | 1604 | 25,2 |
| 3,560 | 1642 | 1849 | 1879 | 1851 | 1880 | 1652 | 26 |
| 3,677 | 1689 | 1897 | 1927 | 1898 | 1927 | 1699 | 26,7 |
| 3,793 | 1736 | 1945 | 1975 | 1945 | 1974 | 1746 | 27,4 |
| 3,909 | 1783 | 1993 | 2023 | 1992 | 2021 | 1793 | 28,1 |
Номинальный тепловой поток конвекторов определен при нормальных (нормативных) условиях:
- температурном напоре (разности среднеарифметической температуры теплоносителя в конвекторе и температуры воздуха в изотермической камере) Θ = 70 С0.
- расходе теплоносителя через прибор Мпр.=0,1 кг/с (360 кг/ч)
- барометрическом давлении В=1013,3 гПа. (760 мм рт.ст.)
- движении теплоносителя в приборе по схеме «сверху-вниз»
- при расчете фактического теплового потока конвектора, при условиях отличных от нормативных следует пользоваться формулой
𝑄 = 𝑄0(∆Т⁄70)𝑛+1, где
𝑄0 – номинальный тепловой поток (выбирается из таблицы),
n=0,25 - эмпирически определенный показатель степени.
При использовании в качестве теплоносителя незамерзающих жидкостей рекомендуется применять для установки следующий от расчетного для воды типоразмер конвектора.
- температурном напоре (разности среднеарифметической температуры теплоносителя в конвекторе и температуры воздуха в изотермической камере) Θ = 70 С0.
- расходе теплоносителя через прибор Мпр.=0,1 кг/с (360 кг/ч)
- барометрическом давлении В=1013,3 гПа. (760 мм рт.ст.)
- движении теплоносителя в приборе по схеме «сверху-вниз»
- при расчете фактического теплового потока конвектора, при условиях отличных от нормативных следует пользоваться формулой
𝑄 = 𝑄0(∆Т⁄70)𝑛+1, где
𝑄0 – номинальный тепловой поток (выбирается из таблицы),
n=0,25 - эмпирически определенный показатель степени.
При использовании в качестве теплоносителя незамерзающих жидкостей рекомендуется применять для установки следующий от расчетного для воды типоразмер конвектора.
