Настенный двухрядный конвектор средней глубины

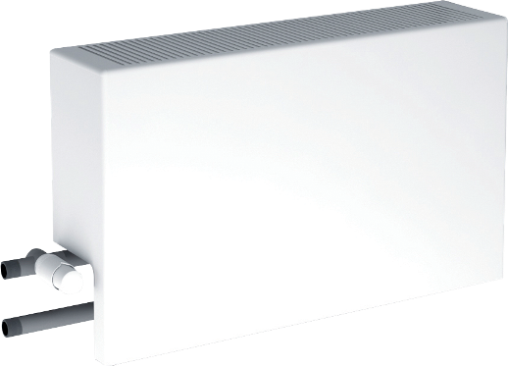

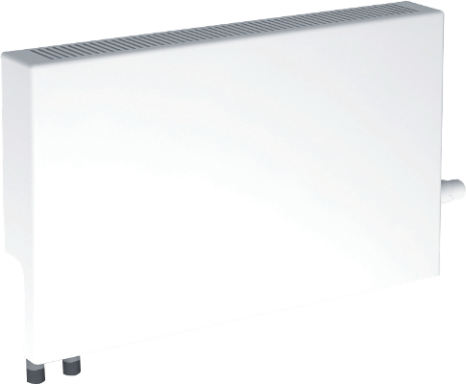

TEPLA Classic конвектор стальной настенный с кожухом.
Конвекторы изготовлены в соответствии с ГОСТ 31311-2005, ТУ 25.21.11-001-06724526- 2022 и имеют кожух средней глубины 156 мм.
Конвекторы изготовлены в соответствии с ГОСТ 31311-2005, ТУ 25.21.11-001-06724526- 2022 и имеют кожух средней глубины 156 мм.
Конвекторы предназначены для систем водяного отопления жилых, общественных и производственных зданий (как для однотрубных, так и для двухтрубных систем отопления) с температурой теплоносителя до 150ºС, при комплектации термостатическими клапанами до 110ºС и максимальным рабочим (избыточным) давлением теплоносителя 1,0 МПа (10 кгс/см²).
Комплектность поставки:
- Нагревательный элемент - 1 шт.
- Кожух - 1 шт.
- Кронштейн - 2 шт.
- Паспорт - 1 шт. (допускается один паспорт на партию).
- Упаковка
Пример обозначения конвектора:
Конвектор TEPLA Classic Plus 0,714 (К; НР 3/4)
0,714 – номинальный тепловой поток в кВт
К – концевое исполнение
НР 3/4 – концы присоединительных патрубков с наружной резьбой G3/4-В.
- Нагревательный элемент - 1 шт.
- Кожух - 1 шт.
- Кронштейн - 2 шт.
- Паспорт - 1 шт. (допускается один паспорт на партию).
- Упаковка
Пример обозначения конвектора:
Конвектор TEPLA Classic Plus 0,714 (К; НР 3/4)
0,714 – номинальный тепловой поток в кВт
К – концевое исполнение
НР 3/4 – концы присоединительных патрубков с наружной резьбой G3/4-В.
| Номин. тепловой поток | Длина оребрения | Длина кожуха (L2) | Длина общая (К; НР 3/4) (L3) | Длина теплопакета (К; НР 3/4) | Длина теплопакета (П; НР 3/4) | Межосевое расстояние (L4)** | Масса, справ. |
| кВт | мм | мм | мм | мм | мм | мм | кг |
| 0,714 | 378 | 601 | 631 | 587 | 616 | 388 | 6,4 |
| 0,867 | 472 | 697 | 727 | 681 | 710 | 482 | 7,4 |
| 1,020 | 567 | 793 | 823 | 776 | 805 | 577 | 8,5 |
| 1,251 | 584 | 793 | 823 | 793 | 822 | 594 | 11,2 |
| 1,375 | 632 | 841 | 871 | 841 | 870 | 642 | 11,9 |
| 1,500 | 679 | 889 | 919 | 888 | 917 | 689 | 12,7 |
| 1,625 | 726 | 937 | 967 | 935 | 964 | 736 | 13,4 |
| 1,750 | 773 | 985 | 1015 | 982 | 1011 | 783 | 14,1 |
| 1,875 | 820 | 1033 | 1063 | 1029 | 1058 | 830 | 14,9 |
| 2,000 | 868 | 1081 | 1111 | 1077 | 1106 | 878 | 15,6 |
| 2,125 | 921 | 1129 | 1159 | 1130 | 1159 | 931 | 16,4 |
| 2,250 | 968 | 1177 | 1207 | 1177 | 1206 | 978 | 17,2 |
| 2,375 | 1015 | 1225 | 1255 | 1224 | 1253 | 1025 | 17,9 |
| 2,500 | 1062 | 1273 | 1303 | 1271 | 1300 | 1072 | 18,7 |
| 2,624 | 1110 | 1321 | 1351 | 1319 | 1348 | 1120 | 19,4 |
| 2,750 | 1157 | 1369 | 1399 | 1366 | 1395 | 1167 | 20,1 |
| 2,874 | 1210 | 1417 | 1447 | 1419 | 1448 | 1220 | 20,9 |
| 3,000 | 1257 | 1465 | 1495 | 1466 | 1495 | 1267 | 21,7 |
| 3,124 | 1304 | 1513 | 1543 | 1513 | 1542 | 1314 | 22,4 |
| 3,250 | 1351 | 1561 | 1591 | 1560 | 1589 | 1361 | 23,2 |
| 3,374 | 1399 | 1609 | 1639 | 1608 | 1637 | 1409 | 23,9 |
| 3,544 | 1500 | 1705 | 1735 | 1709 | 1738 | 1510 | 25,1 |
| 3,669 | 1547 | 1753 | 1783 | 1756 | 1785 | 1557 | 25,9 |
| 3,794 | 1594 | 1801 | 1831 | 1803 | 1832 | 1604 | 26,6 |
| 3,918 | 1642 | 1849 | 1879 | 1851 | 1880 | 1652 | 27,3 |
| 4,044 | 1689 | 1897 | 1927 | 1898 | 1927 | 1699 | 28,1 |
| 4,168 | 1736 | 1945 | 1975 | 1945 | 1974 | 1746 | 28,8 |
| 4,294 | 1783 | 1993 | 2023 | 1992 | 2021 | 1793 | 29,5 |
| 4,418 | 1836 | 2041 | 2071 | 2045 | 2074 | 1846 | 30,4 |
| 4,544 | 1889 | 2089 | 2119 | 2098 | 2127 | 1899 | 31,1 |
Номинальный тепловой поток конвекторов определен при нормальных (нормативных) условиях:
- температурном напоре (разности среднеарифметической температуры теплоносителя в конвекторе и температуры воздуха в изотермической камере) Θ = 70 С0.
- расходе теплоносителя через прибор Мпр.=0,1 кг/с (360 кг/ч)
- барометрическом давлении В=1013,3 гПа. (760 мм рт.ст.)
- движении теплоносителя в приборе по схеме «сверху-вниз»
- при расчете фактического теплового потока конвектора, при условиях отличных от нормативных следует пользоваться формулой
𝑄 = 𝑄0(∆Т⁄70)𝑛+1, где
𝑄0 – номинальный тепловой поток (выбирается из таблицы),
n=0,24 - эмпирически определенный показатель степени.
При использовании в качестве теплоносителя незамерзающих жидкостей рекомендуется применять для установки следующий от расчетного для воды типоразмер конвектора.
- температурном напоре (разности среднеарифметической температуры теплоносителя в конвекторе и температуры воздуха в изотермической камере) Θ = 70 С0.
- расходе теплоносителя через прибор Мпр.=0,1 кг/с (360 кг/ч)
- барометрическом давлении В=1013,3 гПа. (760 мм рт.ст.)
- движении теплоносителя в приборе по схеме «сверху-вниз»
- при расчете фактического теплового потока конвектора, при условиях отличных от нормативных следует пользоваться формулой
𝑄 = 𝑄0(∆Т⁄70)𝑛+1, где
𝑄0 – номинальный тепловой поток (выбирается из таблицы),
n=0,24 - эмпирически определенный показатель степени.
При использовании в качестве теплоносителя незамерзающих жидкостей рекомендуется применять для установки следующий от расчетного для воды типоразмер конвектора.
