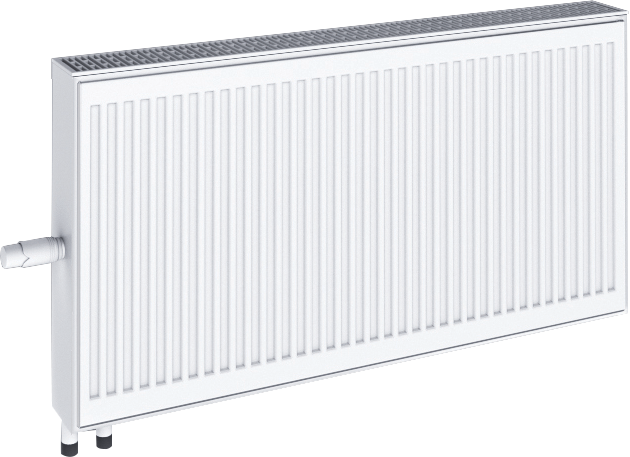

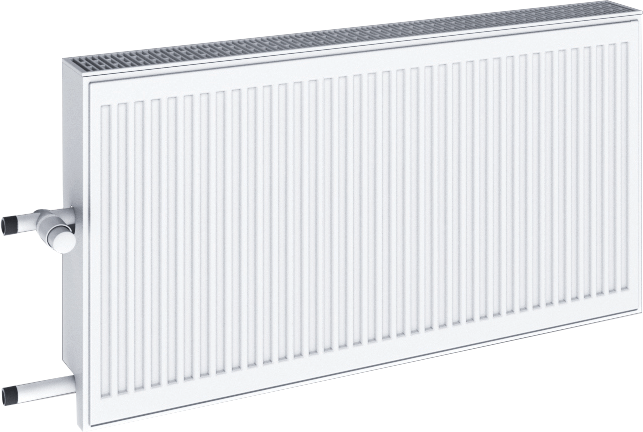

Настенный двухрядный конвектор малой глубины
Конвектор TEPLA Premier Pro – это модель конвектора с высотой кожуха 501 мм малой глубины с боковым присоединением трубопроводов.
Конвекторы выпускаются в концевом исполнении, с патрубками для подвода теплоносителя, расположенными с правой или левой стороны прибора, концы присоединительных патрубков гладкие (под сварку) или с раструбами с резьбой наружной G 3/4" (НР ¾) или с резьбой внутренней G 1/2" (ВР ½).
Конвекторы выпускаются в концевом исполнении, с патрубками для подвода теплоносителя, расположенными с правой или левой стороны прибора, концы присоединительных патрубков гладкие (под сварку) или с раструбами с резьбой наружной G 3/4" (НР ¾) или с резьбой внутренней G 1/2" (ВР ½).
Конвекторы предназначены для систем водяного отопления жилых, общественных и производственных зданий (как для однотрубных, так и для двухтрубных систем отопления) при использовании теплоносителя – воды с температурой до 150°С, при комплектации термостатическими клапанами до 110°С и максимальным рабочим (избыточным) давлением теплоносителя 1,0 МПа (10 кгс/см²) согласно норм проектирования СП 60.13330.2020 (СНиП 41-01-
2003) «Отопление, вентиляция и кондиционирование». В качестве
теплоносителя также могут использоваться незамерзающие жидкости, pH которых больше 8,5 (щелочная группа).
2003) «Отопление, вентиляция и кондиционирование». В качестве
теплоносителя также могут использоваться незамерзающие жидкости, pH которых больше 8,5 (щелочная группа).
Отличительными особенностями конвекторов являются:
- стальная несущая гидравлическая труба, что обеспечивает высокую коррозионную стойкость, прочность и устойчивость к перепадам давления;
- развитая система оребрения конвектора, расположенная с оптимальным шагом на трубе, что обеспечивает высокую теплоотдачу, равномерное распределение теплового потока, что создаёт чувство комфорта;
- оптимальная вместимость по теплоносителю обеспечивает малую инерционность теплообмена.
В состав поставки продукции должны входить:
- конвектор в сборе;
- упаковка;
- паспорт (допускается 1 экземпляр на всю партию изделий);
- кронштейны крепления - 2шт. Для конвекторов с длиной оребрения(L1) свыше 1530 мм - 4шт.
Условное обозначение включает:
- название «Конвектор»;
- тип прибора – «TEPLA Premier Pro»;
- номинальный тепловой поток, кВт;
Пример записи условного обозначения изделий при заказе и в прочей документации:
Конвектор TEPLA Premier Pro – 1,329 (К; НР 3/4; Прав)
1,329 – номинальный тепловой поток кВт;
К – концевое исполнение;
НР 3/4 – концы присоединительных патрубков с наружной резьбой G3/4”;
Прав – правое расположение присоединительных патрубков.
- стальная несущая гидравлическая труба, что обеспечивает высокую коррозионную стойкость, прочность и устойчивость к перепадам давления;
- развитая система оребрения конвектора, расположенная с оптимальным шагом на трубе, что обеспечивает высокую теплоотдачу, равномерное распределение теплового потока, что создаёт чувство комфорта;
- оптимальная вместимость по теплоносителю обеспечивает малую инерционность теплообмена.
В состав поставки продукции должны входить:
- конвектор в сборе;
- упаковка;
- паспорт (допускается 1 экземпляр на всю партию изделий);
- кронштейны крепления - 2шт. Для конвекторов с длиной оребрения(L1) свыше 1530 мм - 4шт.
Условное обозначение включает:
- название «Конвектор»;
- тип прибора – «TEPLA Premier Pro»;
- номинальный тепловой поток, кВт;
Пример записи условного обозначения изделий при заказе и в прочей документации:
Конвектор TEPLA Premier Pro – 1,329 (К; НР 3/4; Прав)
1,329 – номинальный тепловой поток кВт;
К – концевое исполнение;
НР 3/4 – концы присоединительных патрубков с наружной резьбой G3/4”;
Прав – правое расположение присоединительных патрубков.
| Номин. тепловой поток | Длина оребрения (L1) | Длина кожуха (L2) | Длина теплопакета (К; НР 3/4) | Межосевое расстояние (L4) | Масса нетто ±16% |
| кВт | мм | мм | мм | мм | кг |
| 0,516 | 376 | 600 | 585 | 396 | 7,7 |
| 0,678 | 472 | 700 | 681 | 492 | 8,9 |
| 0,840 | 567 | 800 | 776 | 588 | 10,1 |
| 1,003 | 573 | 800 | 782 | 594 | 11,4 |
| 1,166 | 673 | 900 | 882 | 694 | 12,9 |
| 1,329 | 767 | 1000 | 976 | 788 | 14,3 |
| 1,491 | 862 | 1100 | 1071 | 882 | 15,7 |
| 1,654 | 956 | 1200 | 1165 | 976 | 17,2 |
| 1,817 | 1057 | 1300 | 1266 | 1078 | 18,6 |
| 1,980 | 1151 | 1400 | 1360 | 1170 | 20,0 |
| 2,142 | 1245 | 1500 | 1454 | 1265 | 21,4 |
| 2,305 | 1346 | 1600 | 1555 | 1365 | 22,9 |
| 2,468 | 1440 | 1700 | 1649 | 1460 | 24,3 |
| 2,631 | 1523 | 1800 | 1732 | 1545 | 25,6 |
| 2,793 | 1583 | 1800 | 1792 | 534х3 | 26,7 |
| 2,956 | 1677 | 1900 | 1886 | 565х3 | 28,1 |
| 3,119 | 1772 | 2000 | 1981 | 598х3 | 29,5 |
| 3,282 | 1866 | 2100 | 2075 | 628х3 | 31,0 |
| 3,444 | 1960 | 2200 | 2169 | 660х3 | 32,4 |
| 3,607 | 2061 | 2300 | 2270 | 694х3 | 33,8 |
