Настенный двухрядный конвектор малой глубины

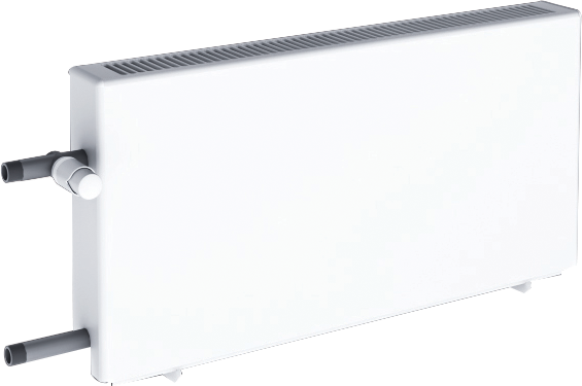

TEPLA Classic конвектор стальной настенный с кожухом.
Конвекторы изготовлены в соответствии с ГОСТ 31311-2005, ТУ 25.21.11-001-06724526- 2022 и имеют кожух малой глубины 96 мм.
Конвекторы изготовлены в соответствии с ГОСТ 31311-2005, ТУ 25.21.11-001-06724526- 2022 и имеют кожух малой глубины 96 мм.
Конвекторы предназначены для систем водяного отопления жилых, общественных и производственных зданий (как для однотрубных, так и для двухтрубных систем отопления) с температурой теплоносителя до 150ºС, при комплектации термостатическими клапанами до 110ºС и максимальным рабочим (избыточным) давлением теплоносителя 1,0 МПа (10 кгс/см²).
Комплектность поставки:
- Нагревательный элемент - 1 шт.
- Кожух - 1 шт.
- Кронштейн - 2 шт.
- Паспорт - 1 шт. (допускается один паспорт на партию).
- Упаковка
Пример обозначения конвектора:
Конвектор TEPLA Classic Pro 0,540 (К; НР ¾)
0,540 – номинальный тепловой поток в кВт
К – концевое исполнение
НР 3/4 – концы присоединительных патрубков с наружной резьбой G3/4-В.
- Нагревательный элемент - 1 шт.
- Кожух - 1 шт.
- Кронштейн - 2 шт.
- Паспорт - 1 шт. (допускается один паспорт на партию).
- Упаковка
Пример обозначения конвектора:
Конвектор TEPLA Classic Pro 0,540 (К; НР ¾)
0,540 – номинальный тепловой поток в кВт
К – концевое исполнение
НР 3/4 – концы присоединительных патрубков с наружной резьбой G3/4-В.
| Номин. тепловой поток | Длина оребрения | Длина кожуха (L2) | Длина общая (К; НР %) (L3) | Длина теплопакета (К; НР %) | Межосевое расстояние (L4)** | Масса, справ. |
| кВт | мм | мм | мм | мм | мм | кг |
| 0,540 | 472 | 670 | 700 | 681 | 492 | 7,3 |
| 0,640 | 567 | 766 | 796 | 776 | 587 | 8,4 |
| 0,880 | 573 | 766 | 796 | 782 | 593 | 9,7 |
| 1,050 | 673 | 862 | 892 | 882 | 693 | 11,1 |
| 1,230 | 767 | 958 | 988 | 976 | 787 | 12,4 |
| 1,400 | 862 | 1054 | 1084 | 1071 | 882 | 13,7 |
| 1,580 | 956 | 1150 | 1180 | 1165 | 976 | 15 |
| 1,750 | 1057 | 1246 | 1276 | 1266 | 1077 | 16,4 |
| 1,930 | 1151 | 1342 | 1372 | 1360 | 1171 | 17,6 |
| 2,100 | 1245 | 1438 | 1468 | 1454 | 1266 | 18,9 |
| 2,280 | 1346 | 1534 | 1564 | 1555 | 1366 | 20,3 |
| 2,450 | 1440 | 1630 | 1660 | 1649 | 1460 | 21,6 |
| 2,620 | 1523 | 1726 | 1756 | 1732 | 1543 | 22,7 |
| 2,660 | 1583 | 1822 | 1852 | 1792 | 1603 | 23,3 |
| 2,820 | 1677 | 1918 | 1948 | 1886 | 1697 | 24,6 |
| 2,990 | 1772 | 2014 | 2044 | 1981 | 1792 | 25,9 |
| 3,150 | 1866 | 2110 | 2140 | 2075 | 1886 | 27,2 |
Номинальный тепловой поток конвекторов определен при нормальных (нормативных) условиях:
- температурном напоре (разности среднеарифметической температуры теплоносителя в конвекторе и температуры воздуха в изотермической камере) Θ = 70 С0.
- расходе теплоносителя через прибор Мпр.=0,1 кг/с (360 кг/ч)
- барометрическом давлении В=1013,3 гПа. (760 мм рт.ст.)
- движении теплоносителя в приборе по схеме «сверху-вниз»
- при расчете фактического теплового потока конвектора, при условиях отличных от нормативных следует пользоваться формулой
𝑄 = 𝑄0(∆Т⁄70)𝑛+1, где
𝑄0 – номинальный тепловой поток (выбирается из таблицы),
n=0,24 - эмпирически определенный показатель степени.
При использовании в качестве теплоносителя незамерзающих жидкостей рекомендуется применять для установки следующий от расчетного для воды типоразмер конвектора.
- температурном напоре (разности среднеарифметической температуры теплоносителя в конвекторе и температуры воздуха в изотермической камере) Θ = 70 С0.
- расходе теплоносителя через прибор Мпр.=0,1 кг/с (360 кг/ч)
- барометрическом давлении В=1013,3 гПа. (760 мм рт.ст.)
- движении теплоносителя в приборе по схеме «сверху-вниз»
- при расчете фактического теплового потока конвектора, при условиях отличных от нормативных следует пользоваться формулой
𝑄 = 𝑄0(∆Т⁄70)𝑛+1, где
𝑄0 – номинальный тепловой поток (выбирается из таблицы),
n=0,24 - эмпирически определенный показатель степени.
При использовании в качестве теплоносителя незамерзающих жидкостей рекомендуется применять для установки следующий от расчетного для воды типоразмер конвектора.
