Настенный четырехрядный конвектор средней глубины с повышенной теплоотдачей
Конвектор TEPLA Premier Super – это модель конвектора с высотой кожуха 501 мм средней глубины с боковым присоединением трубопроводов.
Конвекторы выпускаются в концевом исполнении, с патрубками для подвода теплоносителя, расположенными с правой или левой стороны прибора, концы присоединительных патрубков гладкие (под сварку) или с раструбами с резьбой наружной G 3/4" (НР ¾) или с резьбой внутренней G 1/2" (ВР ½).
Конвекторы выпускаются в концевом исполнении, с патрубками для подвода теплоносителя, расположенными с правой или левой стороны прибора, концы присоединительных патрубков гладкие (под сварку) или с раструбами с резьбой наружной G 3/4" (НР ¾) или с резьбой внутренней G 1/2" (ВР ½).
Конвекторы предназначены для систем водяного отопления жилых, общественных и производственных зданий (как для однотрубных, так и для двухтрубных систем отопления) при использовании теплоносителя – воды с температурой до 150°С, при комплектации термостатическими клапанами до 110°С и максимальным рабочим (избыточным) давлением теплоносителя 1,0 МПа (10 кгс/см²) согласно норм проектирования СП 60.13330.2020 (СНиП 41-01-
2003) «Отопление, вентиляция и кондиционирование». В качестве
теплоносителя также могут использоваться незамерзающие жидкости, pH которых больше 8,5 (щелочная группа).
2003) «Отопление, вентиляция и кондиционирование». В качестве
теплоносителя также могут использоваться незамерзающие жидкости, pH которых больше 8,5 (щелочная группа).
Отличительными особенностями конвекторов являются:
- стальная несущая гидравлическая труба, что обеспечивает высокую коррозионную стойкость, прочность и устойчивость к перепадам давления;
- развитая система оребрения конвектора, расположенная с оптимальным шагом на трубе, что обеспечивает высокую теплоотдачу, равномерное распределение теплового потока, что создаёт чувство комфорта;
- оптимальная вместимость по теплоносителю обеспечивает малую инерционность теплообмена.
В состав поставки продукции должны входить:
- конвектор в сборе;
- упаковка;
- паспорт (допускается 1 экземпляр на всю партию изделий);
- кронштейны крепления - 2шт. Для конвекторов с длиной оребрения(L1) свыше 750 мм - 3шт.
Условное обозначение включает:
- название «Конвектор»;
- тип прибора – «TEPLA Premier Super»;
- номинальный тепловой поток, кВт;
Пример записи условного обозначения изделий при заказе и в прочей документации:
Конвектор TEPLA Premier Super – 2,199 (К; НР 3/4; Прав)
2,199 – номинальный тепловой поток кВт;
К – концевое исполнение;
НР 3/4 – концы присоединительных патрубков с наружной резьбой G3/4”;
Прав – правое расположение присоединительных патрубков.
- стальная несущая гидравлическая труба, что обеспечивает высокую коррозионную стойкость, прочность и устойчивость к перепадам давления;
- развитая система оребрения конвектора, расположенная с оптимальным шагом на трубе, что обеспечивает высокую теплоотдачу, равномерное распределение теплового потока, что создаёт чувство комфорта;
- оптимальная вместимость по теплоносителю обеспечивает малую инерционность теплообмена.
В состав поставки продукции должны входить:
- конвектор в сборе;
- упаковка;
- паспорт (допускается 1 экземпляр на всю партию изделий);
- кронштейны крепления - 2шт. Для конвекторов с длиной оребрения(L1) свыше 750 мм - 3шт.
Условное обозначение включает:
- название «Конвектор»;
- тип прибора – «TEPLA Premier Super»;
- номинальный тепловой поток, кВт;
Пример записи условного обозначения изделий при заказе и в прочей документации:
Конвектор TEPLA Premier Super – 2,199 (К; НР 3/4; Прав)
2,199 – номинальный тепловой поток кВт;
К – концевое исполнение;
НР 3/4 – концы присоединительных патрубков с наружной резьбой G3/4”;
Прав – правое расположение присоединительных патрубков.

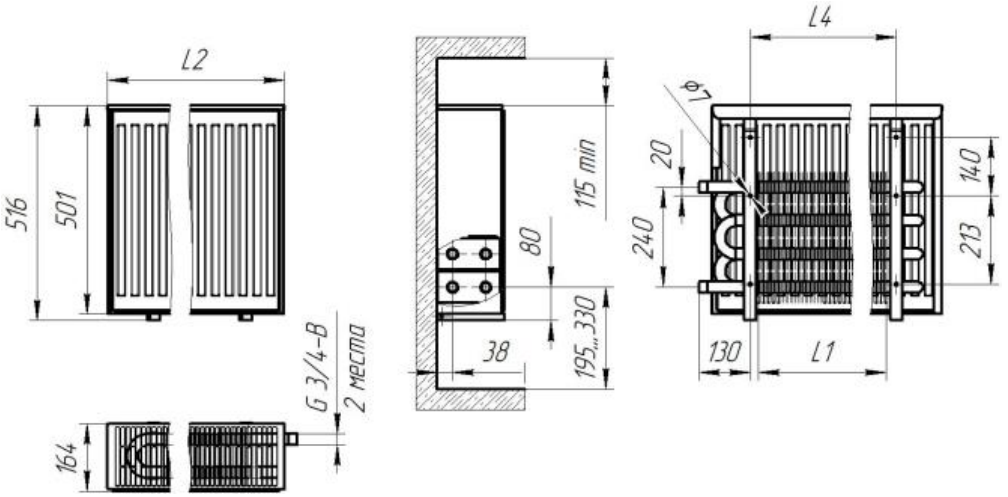

| Номин. тепловой поток | Длина оребрения (L1) | Длина кожуха (L2) | Длина теплопакета (К; НР 3/4) | Межосевое расстояние (L4) | Масса нетто ±16% |
| кВт | мм | мм | мм | мм | кг |
| 0,966 | 390 | 600 | 599 | 410 | 11,6 |
| 1,173 | 378 | 600 | 587 | 400 | 12,5 |
| 1,380 | 472 | 700 | 681 | 492 | 14,5 |
| 1,692 | 567 | 800 | 776 | 588 | 16,6 |
| 1,861 | 632 | 900 | 841 | 652 | 23,4 |
| 2,030 | 679 | 900 | 888 | 700 | 24,7 |
| 2,199 | 726 | 1000 | 935 | 746 | 26,3 |
| 2,368 | 773 | 1000 | 982 | 395х2 | 28,0 |
| 2,537 | 821 | 1100 | 1029 | 420х2 | 29,6 |
| 2,706 | 868 | 1100 | 1077 | 445х2 | 30,9 |
| 2,875 | 921 | 1200 | 1130 | 470х2 | 32,6 |
| 3,044 | 968 | 1200 | 1177 | 494х2 | 33,9 |
| 3,213 | 1015 | 1300 | 1224 | 520х2 | 35,5 |
| 3,382 | 1062 | 1300 | 1271 | 540х2 | 36,7 |
| 3,552 | 1110 | 1400 | 1319 | 565х2 | 38,3 |
| 3,720 | 1157 | 1400 | 1366 | 588х2 | 39,6 |
| 3,890 | 1210 | 1500 | 1419 | 615х2 | 41,3 |
| 4,058 | 1257 | 1500 | 1466 | 640х2 | 42,6 |
