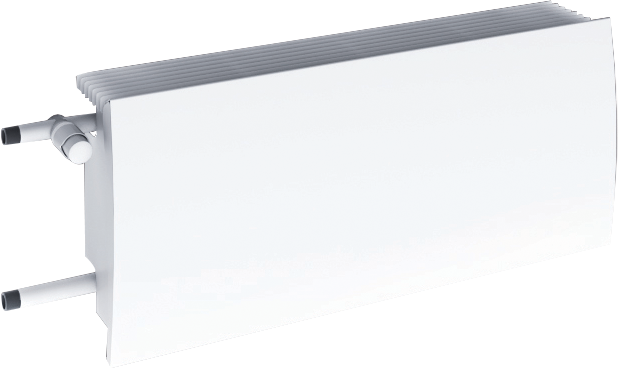

Настенный четырехрядный конвектор с повышенной теплоотдачей
TEPLA Summit Line Super конвектор стальной настенный с кожухом.
Конвектор изготовлен в соответствии с ГОСТ 31311-2005, ТУ 25.21.11-001-06724526-2022 и имеют кожух средней глубины 170 мм.
Конвектор изготовлен в соответствии с ГОСТ 31311-2005, ТУ 25.21.11-001-06724526-2022 и имеют кожух средней глубины 170 мм.
Конвекторы предназначены для систем водяного отопления жилых, общественных и производственных зданий (как для однотрубных, так и для двухтрубных систем отопления) с температурой теплоносителя до 150ºС, при комплектации термостатическими клапанами до 110ºС и максимальным рабочим (избыточным) давлением теплоносителя 1,0 МПа (10 кгс/см²).
Комплектность поставки:
- Нагревательный элемент - 1 шт.
- Лицевая панель - 1 шт.
- Решетка - 1 шт.
- Кронштейн - 2 шт.
- Паспорт - 1 шт. (допускается один паспорт на партию).
- Упаковка
Конвектор TEPLA Summit Line Super - 0,941 (К; НР 3/4; Прав)
0,941 – номинальный тепловой поток в кВт
К – концевое исполнение
НР 3/4 – концы присоединительных патрубков с наружной резьбой G3/4"
Прав – правое расположение присоединительных патрубков
- Нагревательный элемент - 1 шт.
- Лицевая панель - 1 шт.
- Решетка - 1 шт.
- Кронштейн - 2 шт.
- Паспорт - 1 шт. (допускается один паспорт на партию).
- Упаковка
Конвектор TEPLA Summit Line Super - 0,941 (К; НР 3/4; Прав)
0,941 – номинальный тепловой поток в кВт
К – концевое исполнение
НР 3/4 – концы присоединительных патрубков с наружной резьбой G3/4"
Прав – правое расположение присоединительных патрубков
| Номин. тепловой поток | Длина оребрения | Длина кожуха (L2) | Общая длина (L3) | Длина теплопакета (К; НР 3/4) | Масса, справ. |
| кВт | мм | мм | мм | мм | кг |
| 0,941 | 390 | 625 | 625 | 599 | 15,8 |
| 1,142 | 378 | 613 | 613 | 587 | 16,7 |
| 1,344 | 472 | 707 | 707 | 681 | 19,6 |
| 1,648 | 567 | 802 | 802 | 776 | 22,3 |
| 1,812 | 632 | 867 | 867 | 841 | 32,9 |
| 1,977 | 679 | 914 | 914 | 888 | 35 |
| 2,141 | 726 | 961 | 961 | 935 | 37,2 |
| 2,306 | 773 | 1008 | 1008 | 982 | 39,4 |
| 2,471 | 820 | 1055 | 1055 | 1029 | 41,5 |
| 2,635 | 868 | 1103 | 1103 | 1077 | 43,8 |
| 2,800 | 921 | 1156 | 1156 | 1130 | 46 |
| 2,965 | 968 | 1203 | 1203 | 1177 | 48,2 |
| 3,129 | 1015 | 1250 | 1250 | 1224 | 50,3 |
| 3,294 | 1062 | 1297 | 1297 | 1271 | 52,5 |
| 3,460 | 1110 | 1345 | 1345 | 1319 | 54,7 |
| 3,623 | 1157 | 1392 | 1392 | 1366 | 56,9 |
| 3,789 | 1210 | 1445 | 1445 | 1419 | 59,1 |
| 3,952 | 1257 | 1492 | 1492 | 1466 | 61,3 |
Номинальный тепловой поток конвекторов определен при нормальных (нормативных) условиях:
- температурном напоре (разности среднеарифметической температуры теплоносителя в конвекторе и температуры воздуха в изотермической камере) Θ = 70 С0.
- расходе теплоносителя через прибор Мпр.=0,1 кг/с (360 кг/ч)
- барометрическом давлении В=1013,3 гПа. (760 мм рт.ст.)
- движении теплоносителя в приборе по схеме «сверху-вниз»
- при расчете фактического теплового потока конвектора, при условиях отличных от нормативных следует пользоваться формулой
𝑄 = 𝑄0(∆Т⁄70)𝑛+1, где
𝑄0 – номинальный тепловой поток (выбирается из таблицы),
n=0,25 - эмпирически определенный показатель степени.
При использовании в качестве теплоносителя незамерзающих жидкостей рекомендуется применять для установки следующий от расчетного для воды типоразмер конвектора.
