Напольный двухрядный конвектор, для помещений с большими застекленными поверхностями или холодными стенами

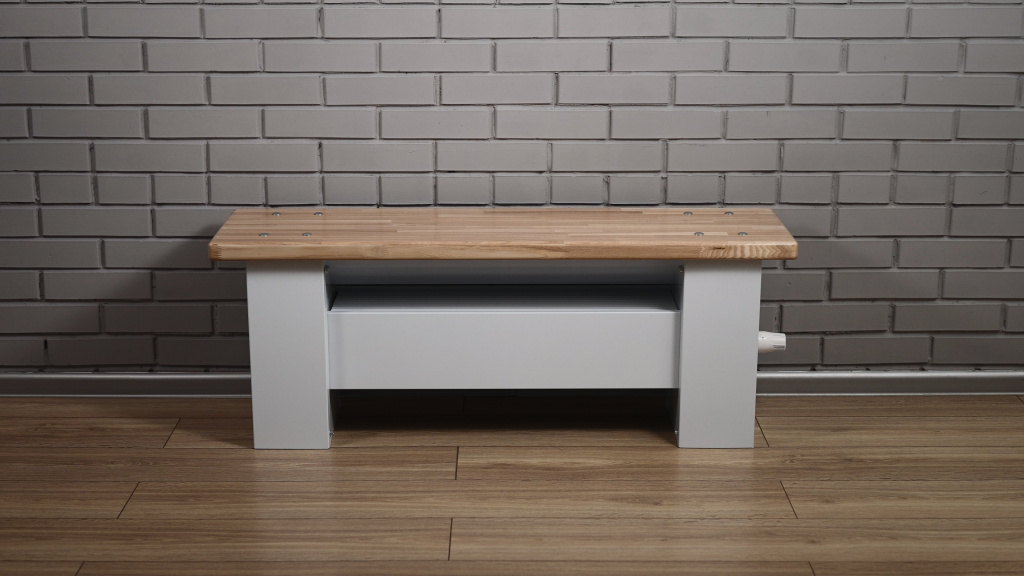

Конвектор-скамья TEPLA Neo Plank Expo конвектор стальной напольный
Конвекторы изготовлены в соответствии с ГОСТ 31311-2005, ТУ 25.21.11-001-06724526- 2022 и имеют кожух глубиной 320 мм.
Конвекторы изготовлены в соответствии с ГОСТ 31311-2005, ТУ 25.21.11-001-06724526- 2022 и имеют кожух глубиной 320 мм.
Конвекторы предназначены для систем водяного отопления жилых, общественных и производственных зданий (как для однотрубных, так и для двухтрубных систем отопления) с температурой теплоносителя до 150ºС, при комплектации термостатическими клапанами до 110ºС и максимальным рабочим (избыточным) давлением теплоносителя 1,0 МПа (10 кгс/см²).
Комплектность поставки:
-нагревательный элемент – 1 шт.;
-кожух – 1 шт.;
-кронштейн конвектора - 2 шт.;
-декоративная панель-сидение – 1шт.;
-усилитель – 2шт.;
-кронштейн скамьи – 2шт.;
-паспорт – 1 шт. (допускается один паспорт на партию);
-упаковка.
Пример обозначения конвектора:
Конвектор TEPLA Neo Plank Expo 450(В)х320(Г) 1,393 (К; НР ¾; Прав.)
1,393 – номинальный тепловой поток в кВт
К – концевое исполнение
НР 3/4 – концы присоединительных патрубков с наружной резьбой G3/4"
Тип исполнения правое.
-нагревательный элемент – 1 шт.;
-кожух – 1 шт.;
-кронштейн конвектора - 2 шт.;
-декоративная панель-сидение – 1шт.;
-усилитель – 2шт.;
-кронштейн скамьи – 2шт.;
-паспорт – 1 шт. (допускается один паспорт на партию);
-упаковка.
Пример обозначения конвектора:
Конвектор TEPLA Neo Plank Expo 450(В)х320(Г) 1,393 (К; НР ¾; Прав.)
1,393 – номинальный тепловой поток в кВт
К – концевое исполнение
НР 3/4 – концы присоединительных патрубков с наружной резьбой G3/4"
Тип исполнения правое.

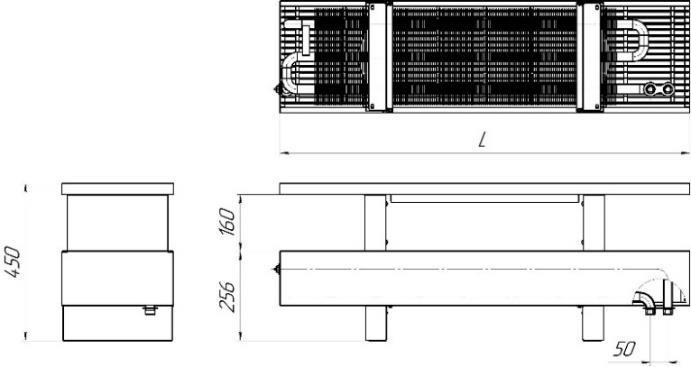

| Номин. тепловой поток | Длина кожуха (L) | Масса, справ. |
| кВт | мм | кг |
| 1,393 | 785 | 28,9 |
| 1,673 | 880 | 32,0 |
| 1,711 | 886 | 32,3 |
| 1,969 | 986 | 35,7 |
| 2,246 | 1080 | 38,8 |
| 2,518 | 1175 | 42,1 |
| 2,787 | 1269 | 45,3 |
| 3,076 | 1370 | 48,7 |
| 3,345 | 1464 | 51,9 |
| 3,614 | 1558 | 55,2 |
| 3,903 | 1659 | 58,6 |
| 4,172 | 1753 | 61,8 |
| 4,410 | 1836 | 64,6 |
| 4,581 | 1896 | 68,9 |
| 4,851 | 1990 | 72,1 |
| 5,122 | 2085 | 75,3 |
| 5,392 | 2179 | 78,5 |
| 5,661 | 2273 | 81,8 |
| 5,950 | 2374 | 85,2 |
| 6,099 | 2456 | 88,2 |
Номинальный тепловой поток конвекторов определен при нормальных (нормативных) условиях:
- температурном напоре (разности среднеарифметической температуры теплоносителя в конвекторе и температуры воздуха в изотермической камере) Θ = 70 С0.
- расходе теплоносителя через прибор Мпр.=0,1 кг/с (360 кг/ч)
- барометрическом давлении В=1013,3 гПа. (760 мм рт.ст.)
- движении теплоносителя в приборе по схеме «сверху-вниз»
- при расчете фактического теплового потока конвектора, при условиях отличных от нормативных следует пользоваться формулой
𝑄 = 𝑄0(∆Т⁄70)𝑛+1, где
𝑄0 – номинальный тепловой поток (выбирается из таблицы),
n=0,24 - эмпирически определенный показатель степени.
При использовании в качестве теплоносителя незамерзающих жидкостей рекомендуется применять для установки следующий от расчетного для воды типоразмер конвектора.
