Настенный двухрядный конвектор малой глубины

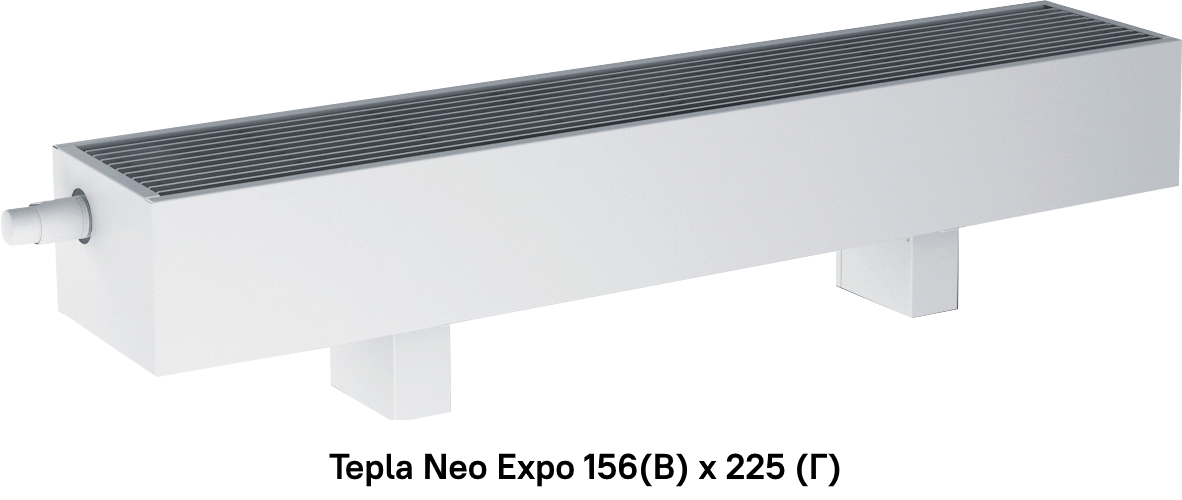

Конвектор TEPLA Neo Expo конвектор стальной напольный с нижним расположением присоединительных патрубков
Конвекторы изготовлены в соответствии с ГОСТ 31311-2005, ТУ 25.21.11-001-06724526-

Конвекторы предназначены для систем водяного отопления жилых, общественных и производственных зданий (как для однотрубных, так и для двухтрубных систем отопления) с температурой теплоносителя до 150ºС, при комплектации термостатическими клапанами до 110ºС и максимальным рабочим (избыточным) давлением теплоносителя 1,0 МПа (10 кгс/см²).

Комплектность поставки:
- Нагревательный элемент - 1 шт.
- Кожух - 1 шт.
- Кронштейн - 2 шт.
- Паспорт - 1 шт. (допускается один паспорт на партию).
- Упаковка

Пример обозначения конвектора:

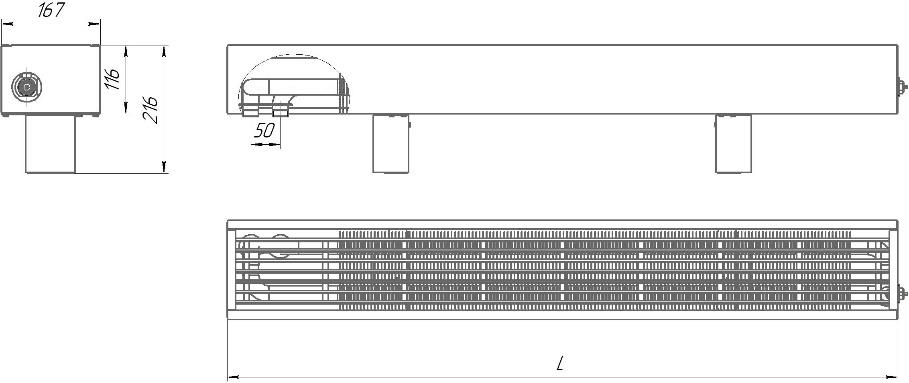

Конвектор TEPLA Neo Expo 116(В)х167(Г) 0,429 (К; НР ¾; Лев.)
0,429– номинальный тепловой поток в кВт
К – концевое исполнение
НР 3/4 – концы присоединительных патрубков с наружной резьбой G3/4"
Лев – левое расположение присоединительных патрубков

Номин. тепловой поток	Длина кожуха (L)	Масса, справ.
кВт	мм	кг
0,429	772	9,0
0,498	867	10,1
0,651	873	10,1
0,799	973	11,3
0,879	1067	12,3
0,988	1162	13,4
1,107	1256	14,5
1,170	1357	15,6
1,334	1451	16,7
1,448	1545	17,8
1,562	1646	18,9
1,676	1740	20,0
1,789	1823	20,9
1,815	1883	22,0
1,920	1977	23,0
2,027	2072	24,1
2,134	2166	25,2
2,247	2260	26,2
2,354	2361	27,4
2,461	2413	28,3

Номин. тепловой поток	Длина кожуха (L)	Масса, справ.
кВт	мм	кг
0,980	785	14,6
1,157	880	16,4
1,164	886	16,5
1,364	986	18,5
1,523	1080	20,3
1,704	1175	22,2
1,879	1269	24,0
2,066	1370	26,0
2,241	1464	27,8
2,415	1558	29,7
2,603	1659	31,6
2,777	1753	33,5
2,931	1836	35,1
3,043	1896	36,7
3,217	1990	38,5
3,394	2085	40,4
3,568	2179	42,2
3,743	2273	44,1
3,930	2374	46,0
4,027	2426	47,7

Номин. тепловой поток	Длина кожуха (L)	Масса, справ.
кВт	мм	кг
0,980	785	14,6
1,157	880	16,4
1,164	886	16,5
1,364	986	18,5
1,523	1080	20,3
1,704	1175	22,2
1,879	1269	24,0
2,066	1370	26,0
2,241	1464	27,8
2,415	1558	29,7
2,603	1659	31,6
2,777	1753	33,5
2,931	1836	35,1
3,043	1896	36,7
3,217	1990	38,5
3,394	2085	40,4
3,568	2179	42,2
3,743	2273	44,1
3,930	2374	46,0
4,027	2426	47,7

Номинальный тепловой поток конвекторов определен при нормальных (нормативных) условиях:
- температурном напоре (разности среднеарифметической температуры теплоносителя в конвекторе и температуры воздуха в изотермической камере) Θ = 70 С0.
- расходе теплоносителя через прибор Мпр.=0,1 кг/с (360 кг/ч)
- барометрическом давлении В=1013,3 гПа. (760 мм рт.ст.)
- движении теплоносителя в приборе по схеме «сверху-вниз»
- при расчете фактического теплового потока конвектора, при условиях отличных от нормативных следует пользоваться формулой
𝑄 = 𝑄0(∆Т⁄70)𝑛+1, где
𝑄0 – номинальный тепловой поток (выбирается из таблицы),
n=0,25 - эмпирически определенный показатель степени.
При использовании в качестве теплоносителя незамерзающих жидкостей рекомендуется применять для установки следующий от расчетного для воды типоразмер конвектора.
