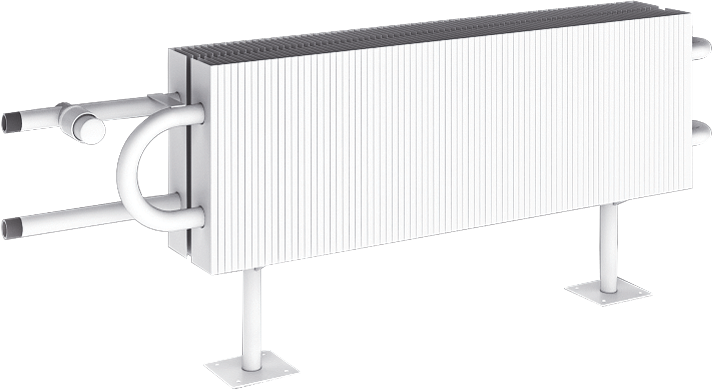

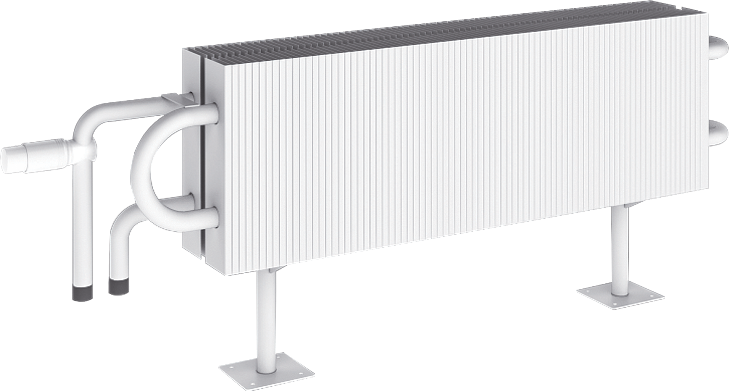

Напольный двухрядный конвектор средней глубины
TEPLA Start Expo конвектор стальной напольный
Конвектор изготовлен в соответствии с ГОСТ 31311-2005, ТУ 25.21.11-001-06724526-2022
Конвектор изготовлен в соответствии с ГОСТ 31311-2005, ТУ 25.21.11-001-06724526-2022
Конвекторы предназначены для систем водяного отопления жилых, общественных и производственных зданий (как для однотрубных, так и для двухтрубных систем отопления) с температурой теплоносителя до 150ºС, при комплектации термостатическими клапанами до 110ºС и максимальным рабочим (избыточным) давлением теплоносителя 1,0 МПа (10 кгс/см²).
Комплектность поставки:
-Конвектор - 1 шт.
-Кронштейн напольный - 2 шт.
-Паспорт - 1 шт. (допускается один паспорт на партию).
-Упаковка
Пример обозначения конвектора:
Конвектор TEPLA Classic Expo 0,663 (К; НР ¾; Прав.)
0,663 – номинальный тепловой поток в кВт
К – концевое исполнение
НР 3/4 – концы присоединительных патрубков с наружной резьбой G3/4-В.
-Конвектор - 1 шт.
-Кронштейн напольный - 2 шт.
-Паспорт - 1 шт. (допускается один паспорт на партию).
-Упаковка
Пример обозначения конвектора:
Конвектор TEPLA Classic Expo 0,663 (К; НР ¾; Прав.)
0,663 – номинальный тепловой поток в кВт
К – концевое исполнение
НР 3/4 – концы присоединительных патрубков с наружной резьбой G3/4-В.

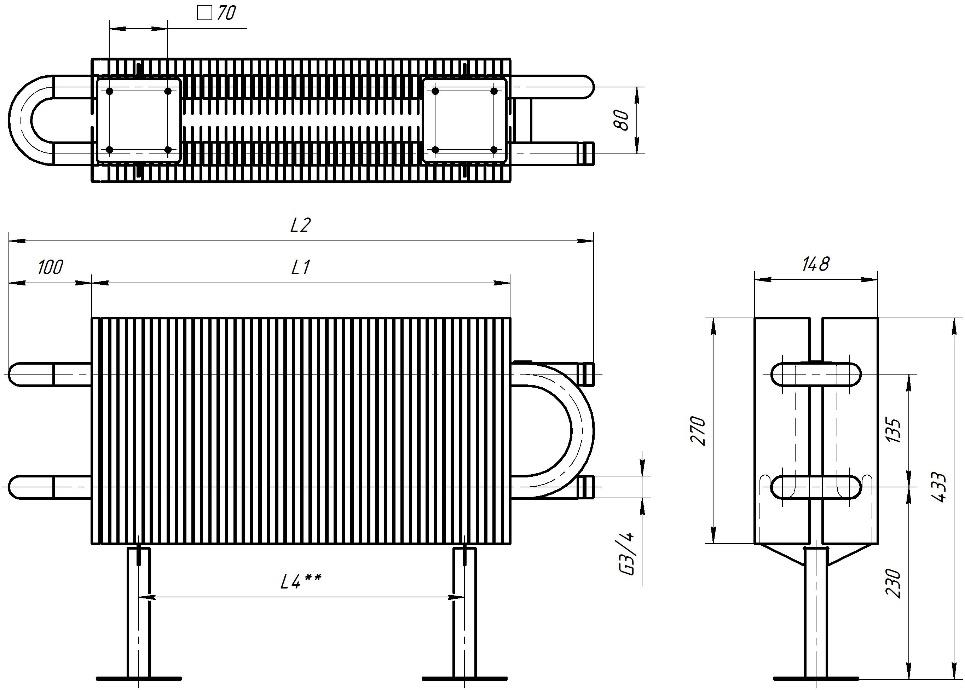

| Номинальный тепловой поток | Длина оребрения (L1) | Длина общая (К; НР %) (L2) | Межосевое расстояние (L4)** | Масса, справ. |
| кВт | мм | мм | мм | кг |
| 0,539 | 250 | 450 | 140 | 7,4 |
| 0,640 | 300 | 500 | 190 | 8,4 |
| 0,742 | 350 | 550 | 240 | 9,4 |
| 0,856 | 400 | 600 | 290 | 10,4 |
| 0,958 | 450 | 650 | 340 | 11,5 |
| 1,095 | 500 | 700 | 390 | 12,5 |
| 1,199 | 550 | 750 | 440 | 13,5 |
| 1,315 | 600 | 800 | 490 | 14,5 |
| 1,418 | 650 | 850 | 540 | 15,5 |
| 1,502 | 700 | 900 | 590 | 16,6 |
| 1,603 | 750 | 950 | 640 | 17,6 |
| 1,703 | 800 | 1000 | 690 | 18,6 |
| 1,784 | 850 | 1050 | 740 | 19,6 |
| 1,884 | 900 | 1100 | 790 | 20,6 |
| 1,980 | 950 | 1150 | 840 | 21,6 |
| 2,078 | 1000 | 1200 | 890 | 22 |
| 2,173 | 1050 | 1250 | 940 | 23,7 |
| 2,268 | 1100 | 1300 | 990 | 24,7 |
| 2,363 | 1150 | 1350 | 1040 | 25,7 |
| 2,458 | 1200 | 1400 | 1090 | 26,7 |
| 2,552 | 1250 | 1450 | 1140 | 27,8 |
| 2,647 | 1300 | 1500 | 1190 | 28,8 |
Номинальный тепловой поток конвекторов определен при нормальных (нормативных) условиях:
- температурном напоре (разности среднеарифметической температуры теплоносителя в конвекторе и температуры воздуха в изотермической камере) Θ = 70 С0.
- расходе теплоносителя через прибор Мпр.=0,1 кг/с (360 кг/ч)
- барометрическом давлении В=1013,3 гПа. (760 мм рт.ст.)
- движении теплоносителя в приборе по схеме «сверху-вниз»
- при расчете фактического теплового потока конвектора, при условиях отличных от нормативных следует пользоваться формулой
𝑄 = 𝑄0(∆Т⁄70)𝑛+1, где
𝑄0 – номинальный тепловой поток (выбирается из таблицы),
n=0,25 - эмпирически определенный показатель степени.
При использовании в качестве теплоносителя незамерзающих жидкостей рекомендуется применять для установки следующий от расчетного для воды типоразмер конвектора.
- температурном напоре (разности среднеарифметической температуры теплоносителя в конвекторе и температуры воздуха в изотермической камере) Θ = 70 С0.
- расходе теплоносителя через прибор Мпр.=0,1 кг/с (360 кг/ч)
- барометрическом давлении В=1013,3 гПа. (760 мм рт.ст.)
- движении теплоносителя в приборе по схеме «сверху-вниз»
- при расчете фактического теплового потока конвектора, при условиях отличных от нормативных следует пользоваться формулой
𝑄 = 𝑄0(∆Т⁄70)𝑛+1, где
𝑄0 – номинальный тепловой поток (выбирается из таблицы),
n=0,25 - эмпирически определенный показатель степени.
При использовании в качестве теплоносителя незамерзающих жидкостей рекомендуется применять для установки следующий от расчетного для воды типоразмер конвектора.
