Напольный двухрядный конвектор, для помещений с большими застекленными поверхностями или холодными стенами

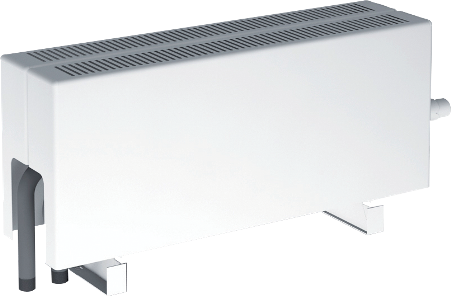

ТEPLA Classic Expo конвектор стальной напольный с низким кожухом
Конвекторы изготовлены в соответствии с ГОСТ 31311-2005, ТУ 25.21.11-001-06724526- 2022 и имеют кожух глубиной 192 мм.
Конвекторы изготовлены в соответствии с ГОСТ 31311-2005, ТУ 25.21.11-001-06724526- 2022 и имеют кожух глубиной 192 мм.
Конвекторы предназначены для систем водяного отопления жилых, общественных и производственных зданий (как для однотрубных, так и для двухтрубных систем отопления) с температурой теплоносителя до 150ºС, при комплектации термостатическими клапанами до 110ºС и максимальным рабочим (избыточным) давлением теплоносителя 1,0 МПа (10 кгс/см²).
Комплектность поставки:
-Конвектор в сборе - 1 шт.
-Паспорт - 1 шт. (допускается один паспорт на партию).
-Упаковка
Пример обозначения конвектора:
Конвектор TEPLA Classic Expo 0,663 (К; НР ¾; Прав.)
0,663 – номинальный тепловой поток в кВт
К – концевое исполнение
НР 3/4 – концы присоединительных патрубков с наружной резьбой G3/4-В.
-Конвектор в сборе - 1 шт.
-Паспорт - 1 шт. (допускается один паспорт на партию).
-Упаковка
Пример обозначения конвектора:
Конвектор TEPLA Classic Expo 0,663 (К; НР ¾; Прав.)
0,663 – номинальный тепловой поток в кВт
К – концевое исполнение
НР 3/4 – концы присоединительных патрубков с наружной резьбой G3/4-В.

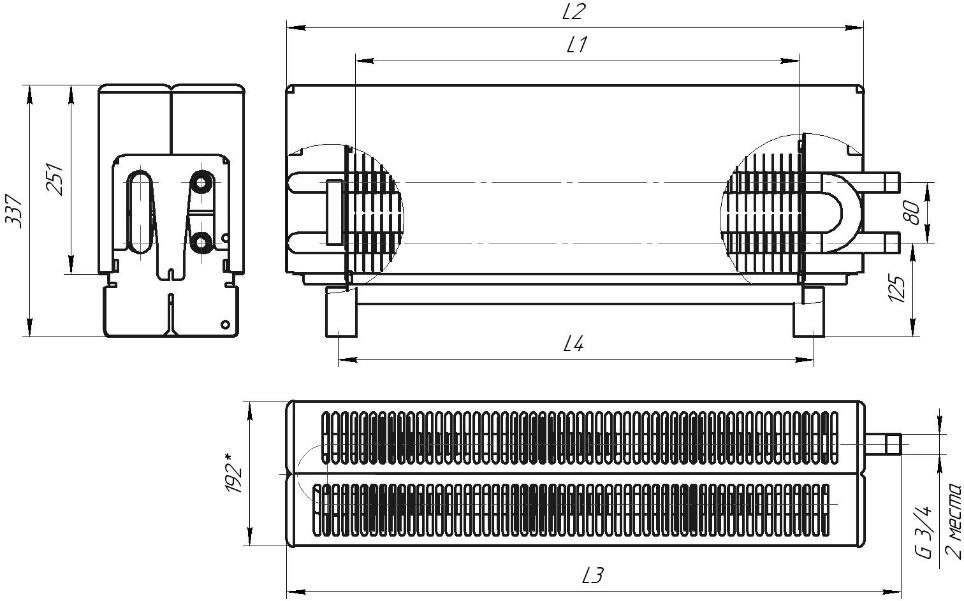

| Номин. тепловой поток | Длина оребрения (L1) | Длина кожуха (L2) | Длина теплопакета (К; НР 3/4;) | Длина теплопакета (П; НР 3/4) | Межосевое расстояние (L4) | Масса, справ. |
| кВт | мм | мм | мм | мм | мм | кг |
| 0,663 | 378 | 670 | 587 | 616 | 416 | 9,6 |
| 0,785 | 472 | 670 | 681 | 710 | 510 | 10,6 |
| 1,163 | 584 | 862 | 793 | 822 | 622 | 14,7 |
| 1,306 | 679 | 958 | 888 | 917 | 717 | 16,5 |
| 1,655 | 820 | 1054 | 1029 | 1058 | 858 | 19 |
| 1,888 | 921 | 1150 | 1130 | 1159 | 958 | 20,9 |
| 2,121 | 1015 | 1246 | 1224 | 1253 | 1054 | 22,7 |
| 2,354 | 1110 | 1342 | 1319 | 1348 | 1148 | 24,5 |
| 2,587 | 1210 | 1438 | 1419 | 1448 | 1242 | 26,4 |
| 2,703 | 1257 | 1534 | 1466 | 1495 | 1296 | 27,5 |
| 2,819 | 1304 | 1534 | 1513 | 1542 | 1342 | 28,6 |
| 2,936 | 1351 | 1630 | 1560 | 1589 | 1390 | 29,7 |
| 3,052 | 1399 | 1630 | 1608 | 1637 | 1437 | 30,4 |
| 3,211 | 1500 | 1726 | 1709 | 1738 | 1538 | 31 |
Номинальный тепловой поток конвекторов определен при нормальных (нормативных) условиях:
- температурном напоре (разности среднеарифметической температуры теплоносителя в конвекторе и температуры воздуха в изотермической камере) Θ = 70 С0.
- расходе теплоносителя через прибор Мпр.=0,1 кг/с (360 кг/ч)
- барометрическом давлении В=1013,3 гПа. (760 мм рт.ст.)
- движении теплоносителя в приборе по схеме «сверху-вниз»
- при расчете фактического теплового потока конвектора, при условиях отличных от нормативных следует пользоваться формулой
𝑄 = 𝑄0(∆Т⁄70)𝑛+1, где
𝑄0 – номинальный тепловой поток (выбирается из таблицы),
n=0,24 - эмпирически определенный показатель степени.
При использовании в качестве теплоносителя незамерзающих жидкостей рекомендуется применять для установки следующий от расчетного для воды типоразмер конвектора.
- температурном напоре (разности среднеарифметической температуры теплоносителя в конвекторе и температуры воздуха в изотермической камере) Θ = 70 С0.
- расходе теплоносителя через прибор Мпр.=0,1 кг/с (360 кг/ч)
- барометрическом давлении В=1013,3 гПа. (760 мм рт.ст.)
- движении теплоносителя в приборе по схеме «сверху-вниз»
- при расчете фактического теплового потока конвектора, при условиях отличных от нормативных следует пользоваться формулой
𝑄 = 𝑄0(∆Т⁄70)𝑛+1, где
𝑄0 – номинальный тепловой поток (выбирается из таблицы),
n=0,24 - эмпирически определенный показатель степени.
При использовании в качестве теплоносителя незамерзающих жидкостей рекомендуется применять для установки следующий от расчетного для воды типоразмер конвектора.
