Новая сборка DCAD

Обновления в новой сборке:

Поддержка nanoCad 24

Теперь плагин можно устанавливать на версию nanoCad 24.
Текущие доступные версии: AutoCAD 2010-2024 и nanoCAD 22, 23, 23.1, 24

Возможность применения для некоторых приборов отопления нестандартных схем обвязки через коэффициент

Ранее, если производитель отопительных приборов проводит испытания отопительных приборов при различных схемах присоединения к трубопроводам (сверху-вниз, снизу-вверх, снизу-вниз, диагональ) и предоставляет данные при занесении в базу DCAD, то эти узлы доступны при выборе схемы узла. Если данных нет, то по умолчанию были доступны только узлы сверху-вниз.

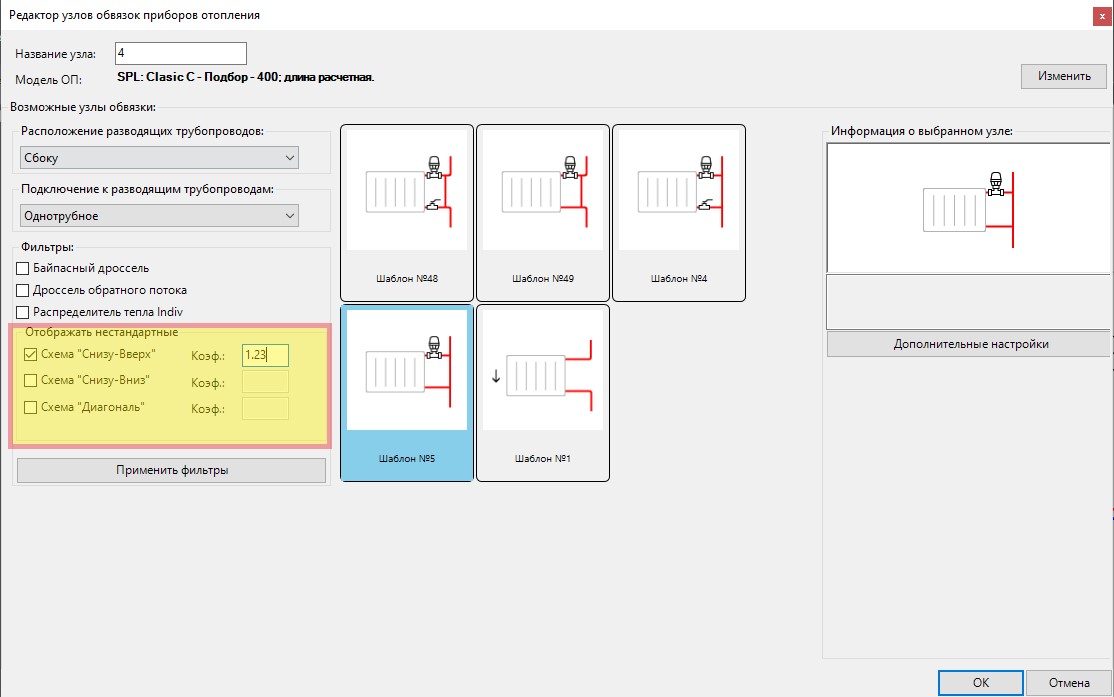

В новой сборке для отопительных приборов, для которых не были заданы коэффициенты, появилась возможность задать коэффициенты вручную. Сделать это можно в Редакторе узлов обвязок приборов отопления
Данные задаются в формате 1.3 через точку.

Выбор способа подбора тепловой изоляции в пределах источника

В плагине возможно выбирать алгоритм подбора тепловой изоляции. Доступны два варианта:
-По температуре поверхности
-По плотности теплового потока

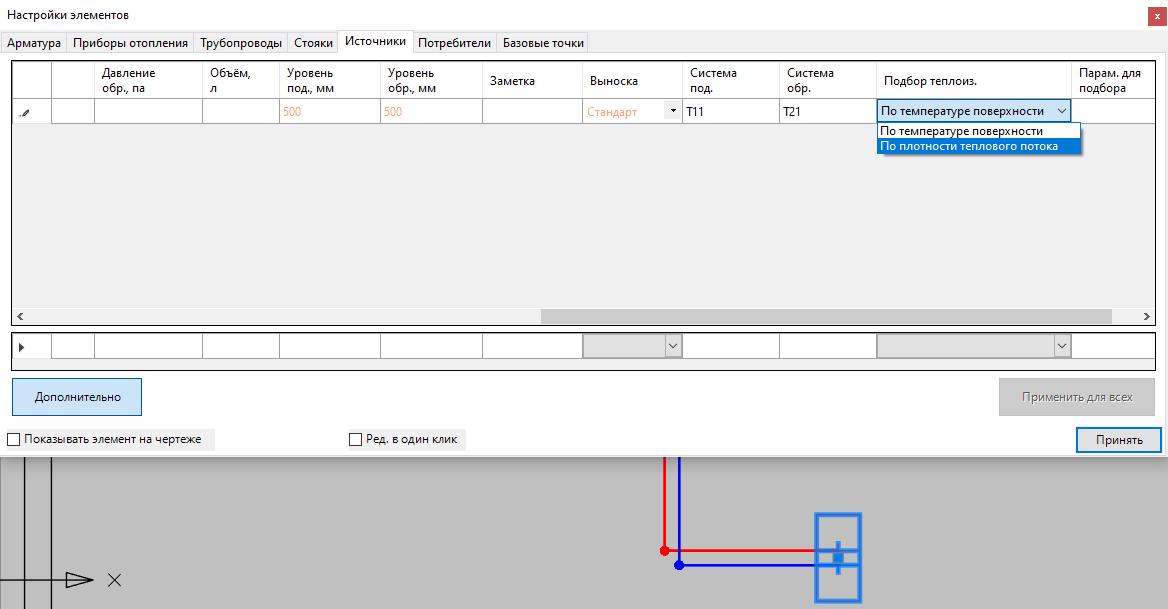

Для выбора способа подбора тепловой изоляции требуется:
  -Выделить источник тепла на плане
  -Зайти в меню Элементы
  -Выбрать вкладку Источники
  -Нажать кнопку Дополнительно
  -Прокрутить скроллер вправо до столбца Подбор теплоиз.
  -Во всплывающем окне выбрать нужный способ подбора

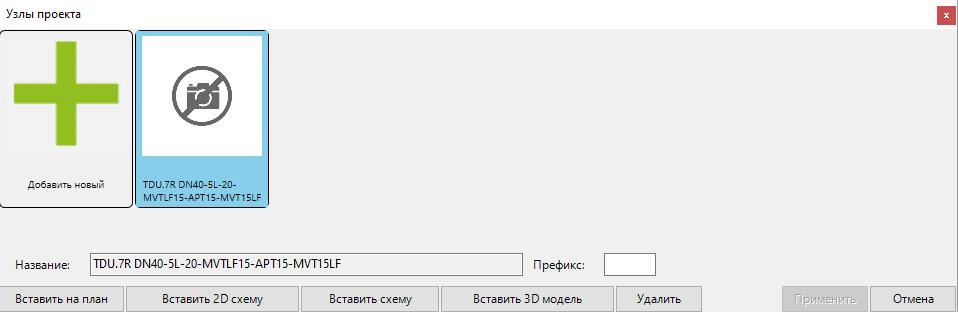

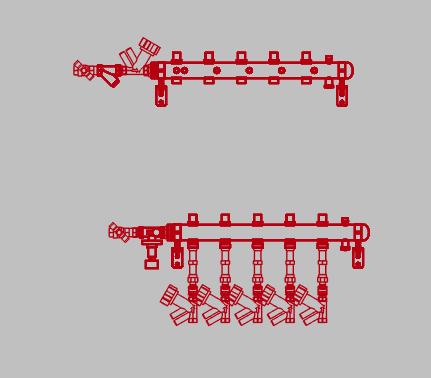

Вставка 2D блока узла TDU в чертеж

Для вставки 2D блока требуется:
- Зайти в меню Узлы
- Выбрать в каталоге нужный узел
- Нажать на этот узел
- Внизу выбрать кнопку Вставить 2D схему
- Выбрать место для размещения схемы на плане

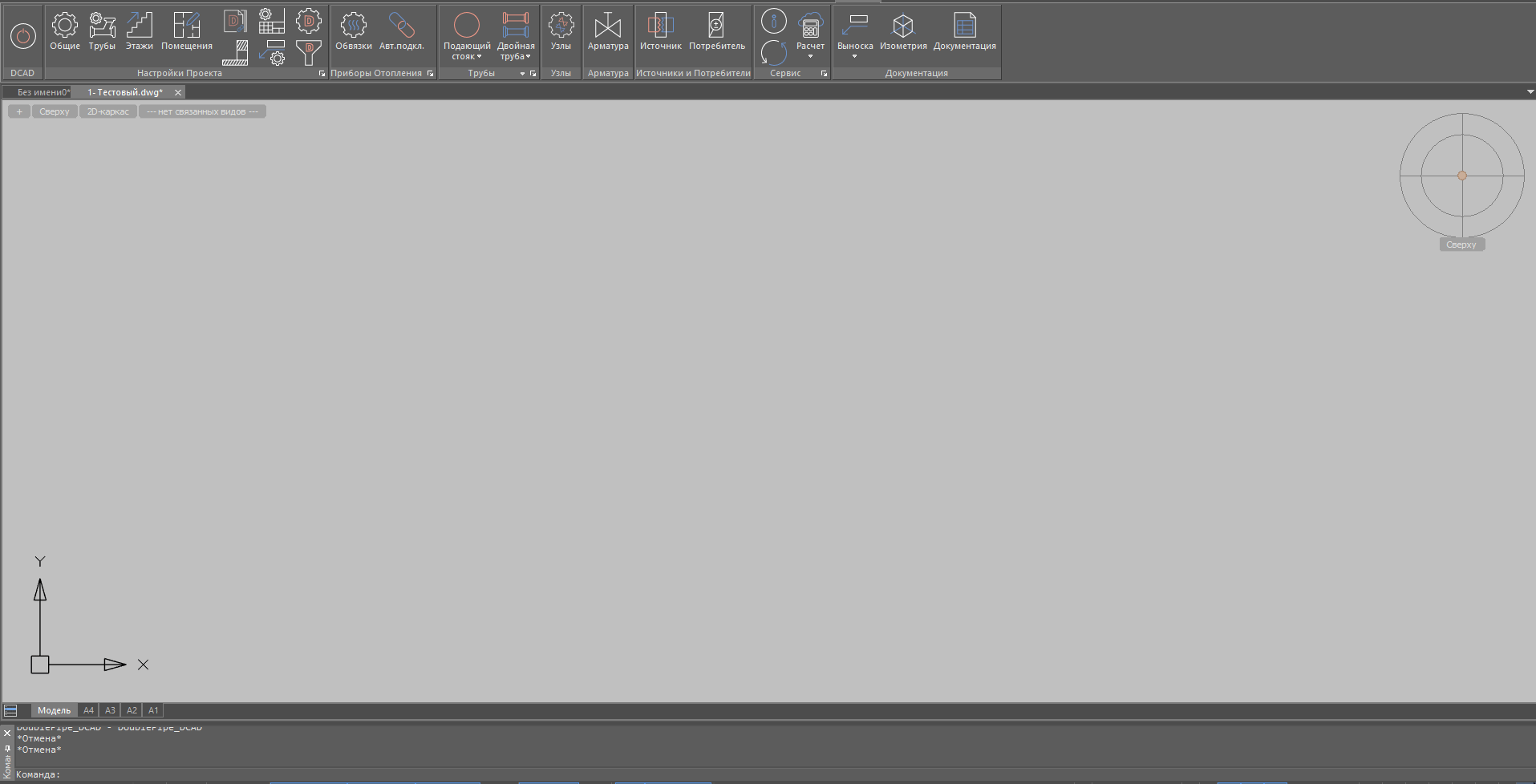

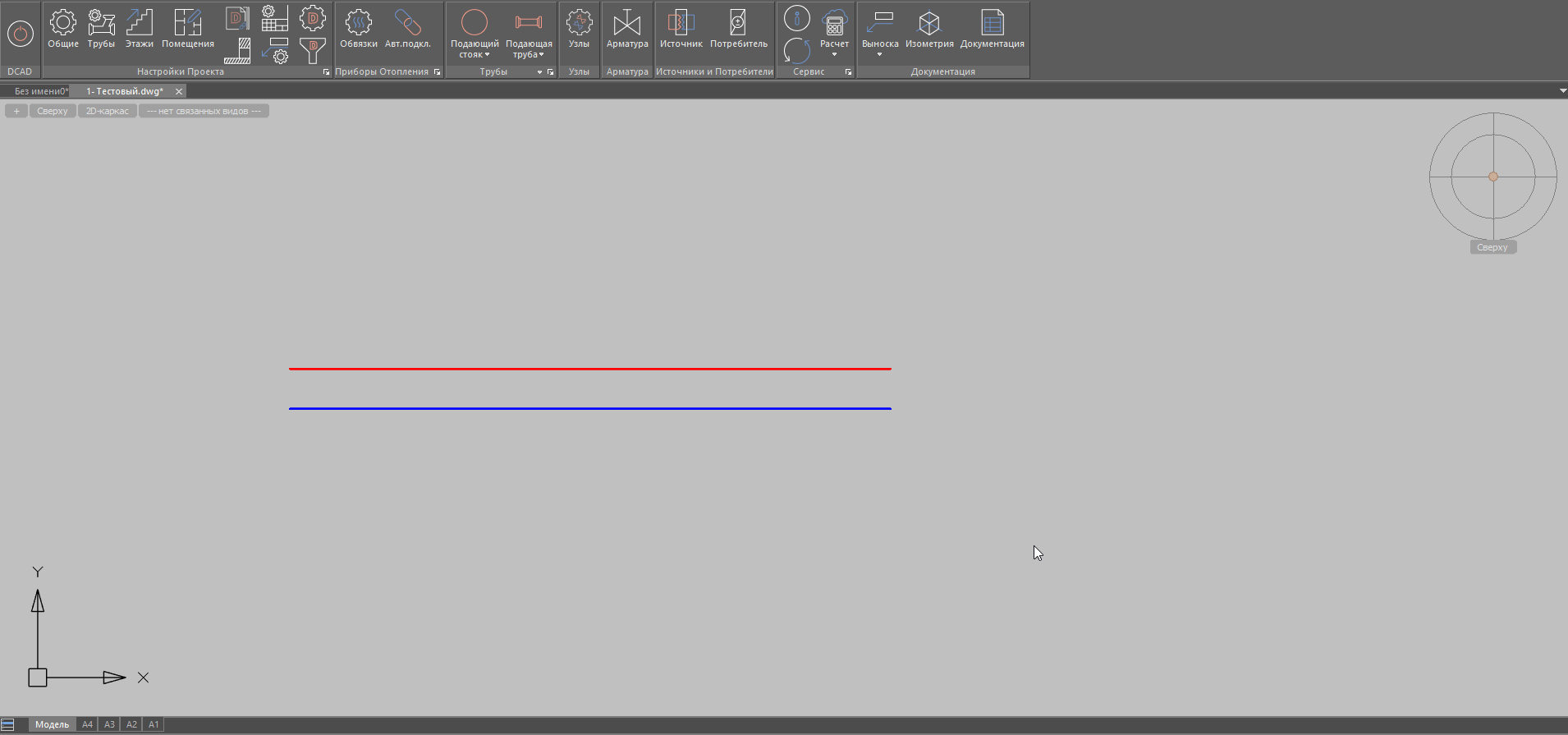

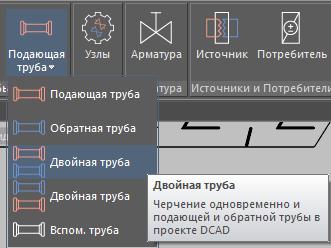

Возможность черчения двойной трубой с привязкой к одной из труб

Ранее по умолчанию курсор располагался посередине между двумя трубами. Теперь можно выбрать к чему будет привязываться курсор(посередине, к подающей трубе, к обратной трубе).

Последовательность действий в nanoCad:
-Выбираем двойную трубу

-Выбираем тип трубы

- Выбираем способ привязки в командной строке

Демонстрация применения:

Возможность смены типа трубы (подающая/обратная)

Появилась возможность изменить тип трубы с с обратной на подающую и обратно.
Чтобы это сделать:
- Выберите трубу на чертеже
- Зайдите в меню Элементы
- Перейдите на вкладку Трубопроводы
- Нажмите на квадратик с текущим цветом трубы
- Выберите нужный цвет

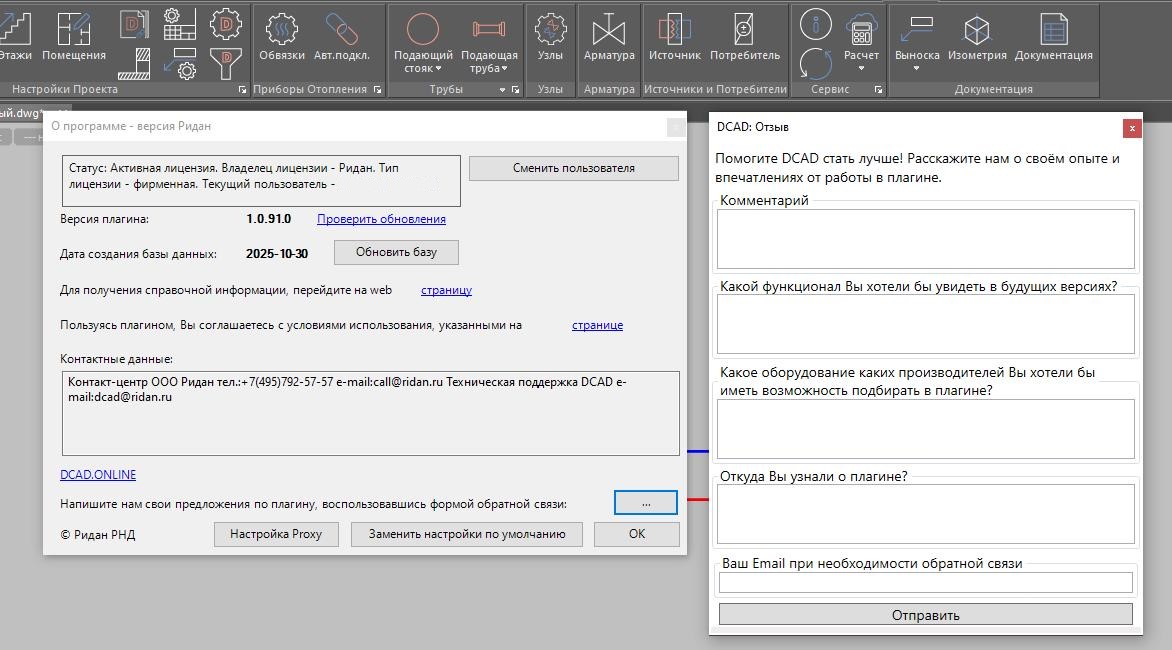

Форма отзыва разработчику

В меню О программе появилась возможность заполнить форму обратной связи по плагину.
-Зайдите в меню О программе
-Нажмите на кнопку с …
-Заполните поля формы

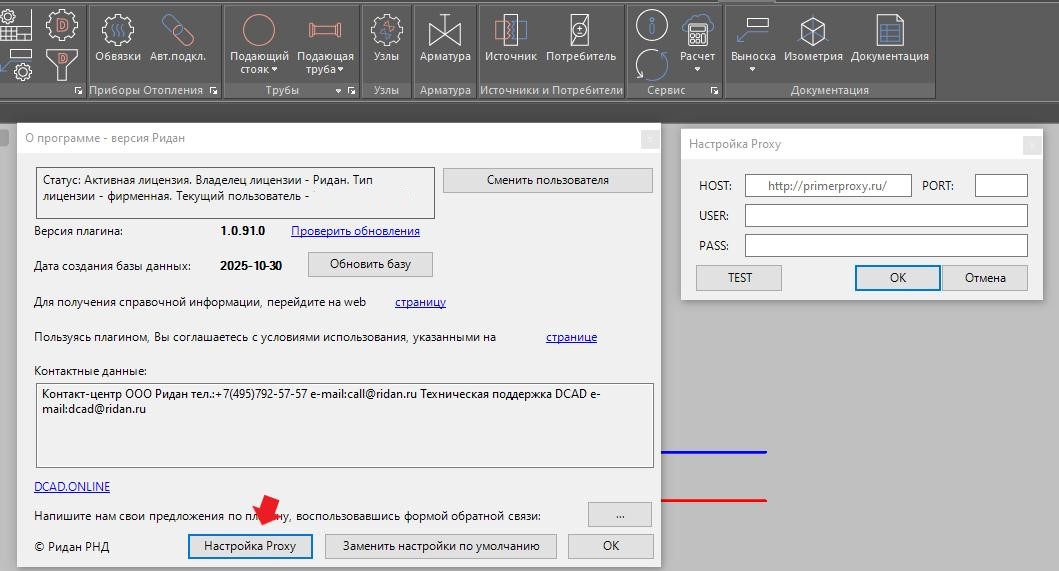

Форма настроек прокси сервера

Для удобства форма настроек Proxy сервера появилась в самом плагине.
Чтобы произвести настройку:
- Зайдите в меню О программе
- Нажмите кнопку Настройка Proxy
- Заполните поля в появившемся окне

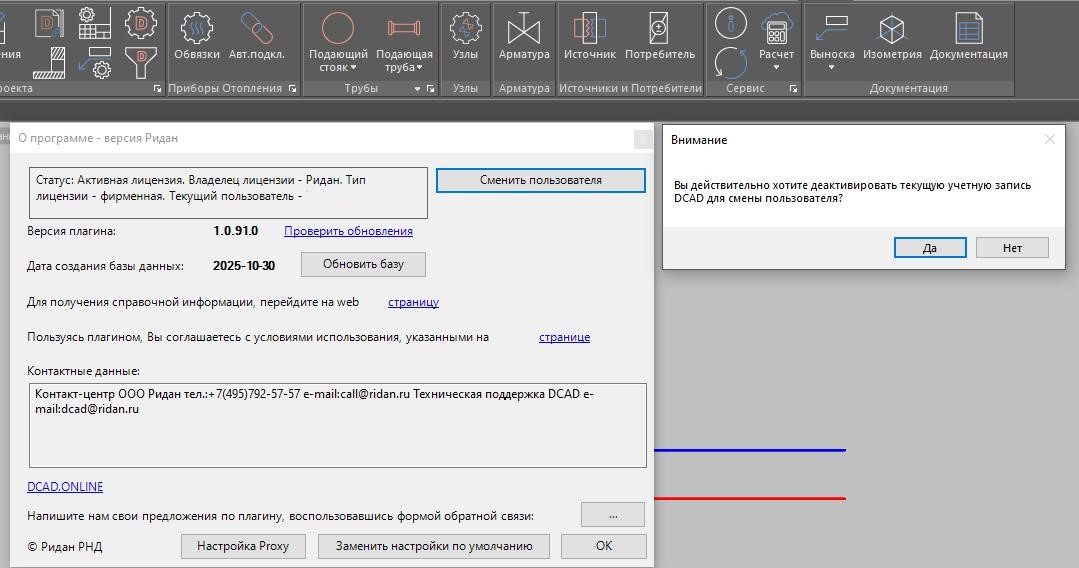

Возможность деактивации ключа доступа без перехода на страницу ridan.ru

Теперь деактивировать ключ можно в самом плагине.
Для этого:
- Зайдите в меню О программе
- Нажмите кнопку Сменить пользователя
- Плагин выдаст предупреждающее окно

При нажатии кнопки Да ключ будет деактивирован на данном компьютере

Новая сборка DCAD 1.0.93.0
