Инструкции | Расчёт и Результаты расчёта

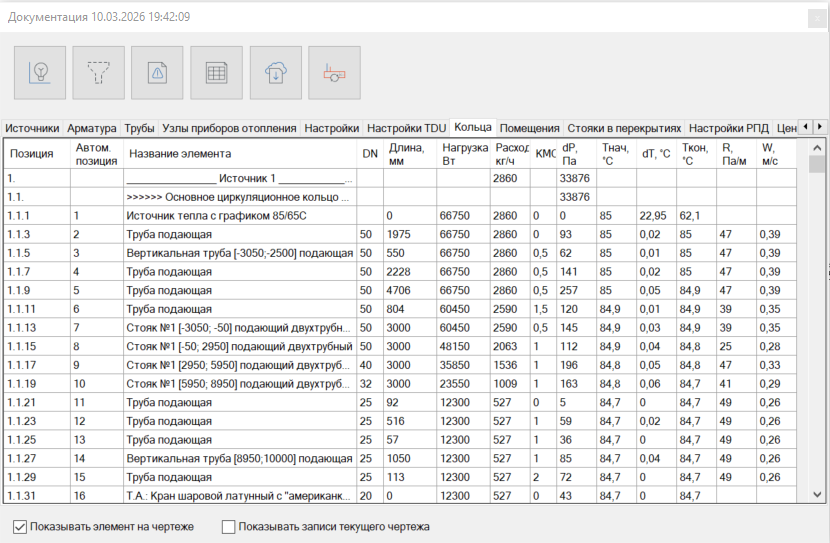

Таблица Кольца
В таблицу выводятся итоговые данные по каждому циркуляционному кольцу в системе. При наведении курсора мыши на названия столбцов таблицы появится всплывающая подсказка, поясняющая содержимое столбца.
Позиция - позиционное обозначение элемента системы в формате "Номер источника. Номер кольца. Номер элемента в кольце."
Название элемента - условное название элемента.
DN - номинальный диаметр элемента.
Длина - длина участка трубы (для труб), мм.
Нагрузка - тепловая нагрузка элемента системы, Вт.
Расход - расход массовый, кг/ч.
КМС - сумма коэффициентов местных потерь давления.
dP - потери давления, Па.
Тнач– температура в начале участка, С.
dT - значение изменения температуры тепло-/холодоносителя при движении его по участку трубопровода, С.
Ткон– температура в конце участка, С.
R - удельные линейные потери давления, Па/м.
W - скорость, м/с.
Название элемента - условное название элемента.
DN - номинальный диаметр элемента.
Длина - длина участка трубы (для труб), мм.
Нагрузка - тепловая нагрузка элемента системы, Вт.
Расход - расход массовый, кг/ч.
КМС - сумма коэффициентов местных потерь давления.
dP - потери давления, Па.
Тнач– температура в начале участка, С.
dT - значение изменения температуры тепло-/холодоносителя при движении его по участку трубопровода, С.
Ткон– температура в конце участка, С.
R - удельные линейные потери давления, Па/м.
W - скорость, м/с.
